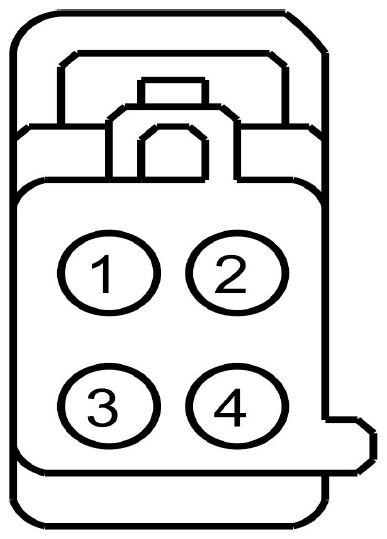

Third Row Power-Fold Seat Motor, Right Connector End View (C4246)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPSB7 (YE-GN) | 16 | CTRL MOD. - SEAT ADJUST. REAR RIGHT RECLINE REARWARD | |
| 2 | LPSB8 (BN-YE) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR RECLINE | |
| 3 | CPSB6 (GY-BN) | 16 | CTRL MOD. - SEAT ADJUST. REAR RIGHT RECLINE FORWARD | |
| 4 | RPSB5 (WH-BU) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR FOLD/STOW RETURN |

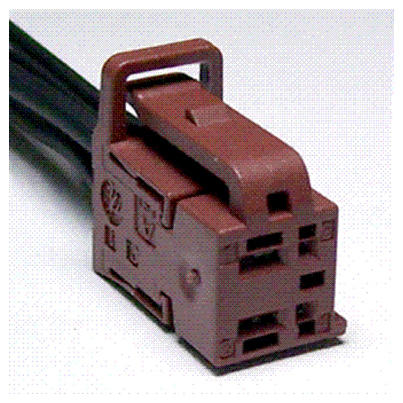

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1191 | Service Part Number: BU2Z-14S411-AEA Gauge: 14 18 Pin material: Tin (greased) Cavities: 4 Vehicle Uses
|
