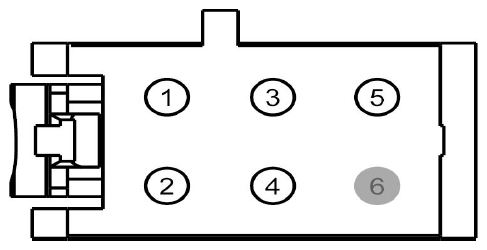

Power-Fold Seat Module (PFSM) Connector End View (C4250B)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RPSB5 (WH-BU) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR FOLD/STOW RETURN | late production |
| 1 | RPS77 (BN-GN) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR FOLD/STOW RETURN | early production |
| 2 | CPS45 (VT-OG) | 14 | CTRL MOD. - SEAT ADJUST. REAR RIGHT RECLINE REARWARD | early production |
| 2 | CPSB7 (YE-GN) | 16 | CTRL MOD. - SEAT ADJUST. REAR RIGHT RECLINE REARWARD | late production |
| 3 | LPSB5 (GN-WH) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR STOW | late production |
| 3 | LPS77 (YE-GY) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR STOW | early production |
| 4 | CPS44 (GY-BN) | 14 | CTRL MOD. - SEAT ADJUST. REAR RIGHT RECLINE FORWARD | early production |
| 4 | CPSB6 (GY-BN) | 16 | CTRL MOD. - SEAT ADJUST. REAR RIGHT RECLINE FORWARD | late production |
| 5 | LPSB8 (BN-YE) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR RECLINE | late production |
| 5 | LPS78 (VT) | 20 | CTRL MOD. - 3RD ROW REAR RIGHT SEAT SENSOR RECLINE | early production |
| 6 | * | * | Not Used |

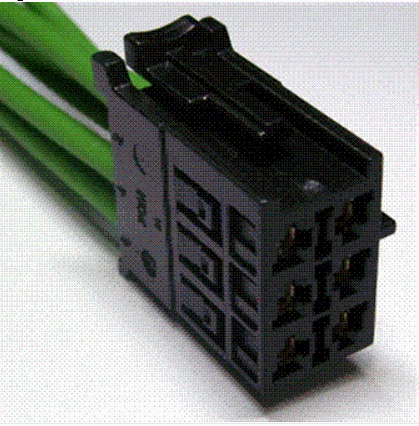

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1351 | Service Part Number: DU2Z-14S411-VA Gauge: 14 Pin material: Silver Cavities: 6 Vehicle Uses
|
