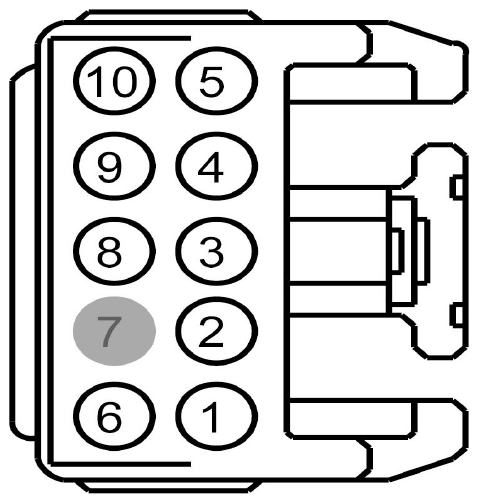

Brake Shift Interlock Connector End View (C3245)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CDC41 (WH-BN) | 22 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | without IA |
| 2 | CET52 (GN) | 22 | SWITCH - TRANSMISSION PARK DETECT | |
| 3 | CET53 (BU-OG) | 22 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | |
| 4 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 5 | CET34 (BN-GN) | 22 | SWITCH - TOW MODE CONTROL (TOWS) | |
| 6 | CBP41 (BU) | 22 | FUSE - 41 OR CIRCUIT BREAKER | |
| 7 | * | * | Not Used | |
| 8 | RE407 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 9 | CET43 (GY) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | |
| 10 | CET42 (GN-VT) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) |

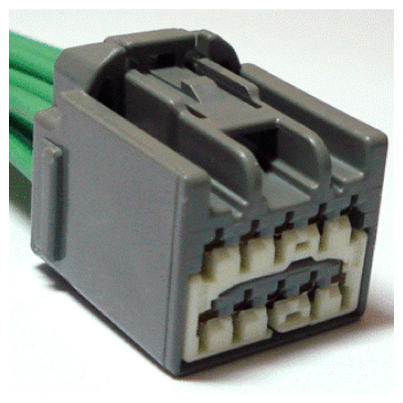

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1037 | Service Part Number: 1U2Z-14S411-BLB Gauge: 14 Pin material: Silver Cavities: 10 Vehicle Uses
|
