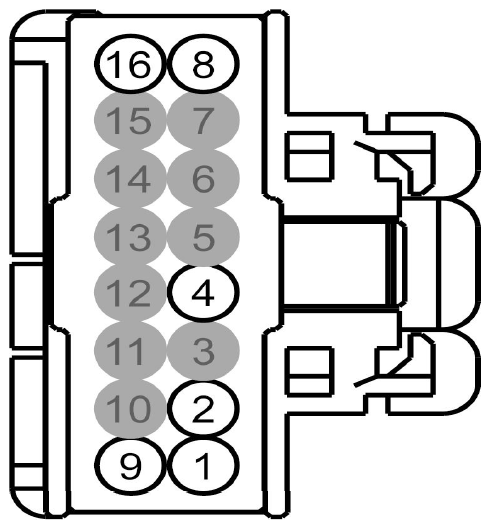

Auto-Dimming Interior Mirror Connector End View (C9039)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBP38 (GY-BU) | 20 | FUSE - 38 OR CIRCUIT BREAKER | |
| 2 | VDN01 (BU-WH) | 22 | CTRL MOD. - LIN BUS # SPDJB 1 | with rear view camera |
| 3 | * | * | Not Used | |
| 4 | GD233 (BK) | 20 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VMP19 (WH-GN) | 22 | CAMERA - PARKING AID REAR VIDEO + | with rear view camera |
| 9 | CLS28 (BU-WH) | 18 | CTRL MOD. - RELAY REVERSE LAMP CONTROL (RLC) | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | RMP19 (BN-VT) | 22 | CAMERA - PARKING AID REAR VIDEO - | with rear view camera |

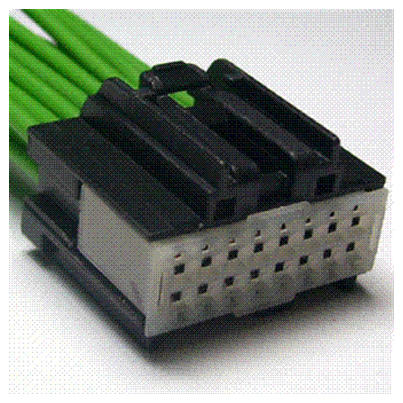

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1294 | Service Part Number: CU2Z-14S411-AJA Gauge: 18 Pin material: Silver Cavities: 16 Vehicle Uses
|
