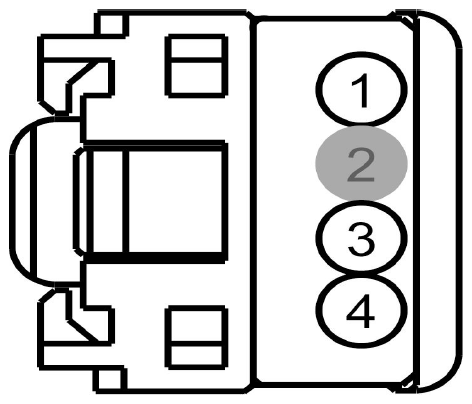

Audio Input Jack Connector End View (C3312)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME46 (GN) | 26 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | |
| 2 | * | * | Not Used | |
| 3 | RME46 (WH) | 26 | JACK - AUDIO # EXT. AUX IN RIGHT (-) | |
| 4 | VME45 (BU) | 26 | JACK - AUDIO # EXT. AUX IN LEFT (+) |

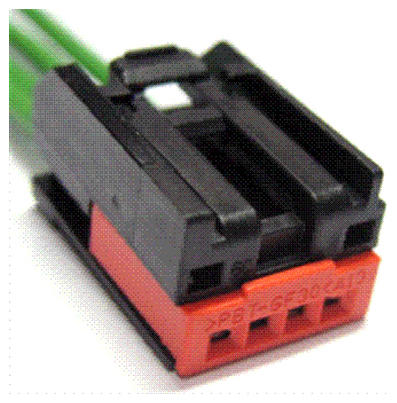

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1139 | Service Part Number: 3U2Z-14S411-PRC Gauge: 18 Pin material: Silver Cavities: 4 Vehicle Uses
|
