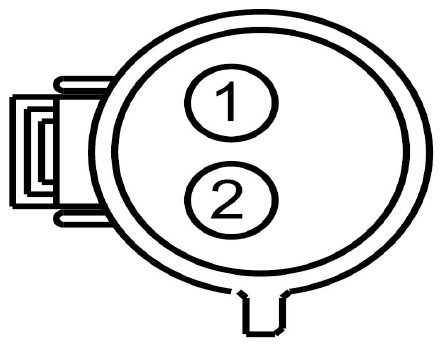

Active Torque Control Coupling (ATCC) Solenoid Connector End View (C4347)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CCF21 (VT-WH) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTELLIGENT TORQUE CONTROL COUPLING SOLENOID | |
| 2 | RCF21 (WH-VT) | 20 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE INTELLIGENT TORQUE CONTROL COUPLING SOLENOID |
| Available Pigtail Kits | |
|---|---|

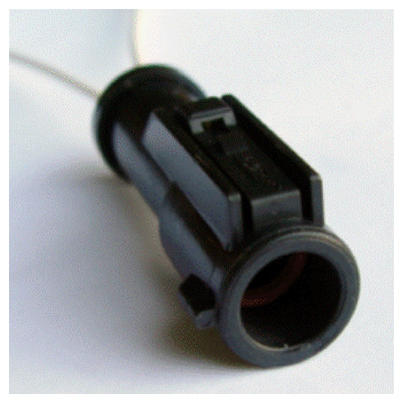

| Pigtail Kit Part Number WPT-776 | Service Part Number: 3U2Z-14S411-ERAA Gauge: 18 Pin material: Gold Cavities: 2 Vehicle Uses
|

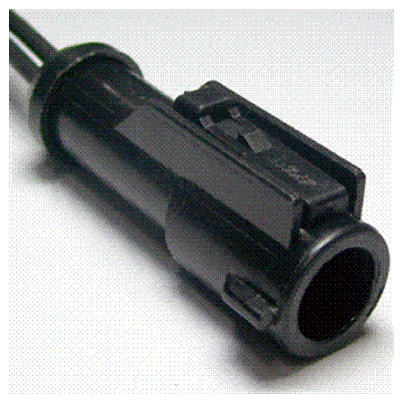

| Pigtail Kit Part Number WPT-161 | Service Part Number: 1U2Z-14S411-BSA Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses
|

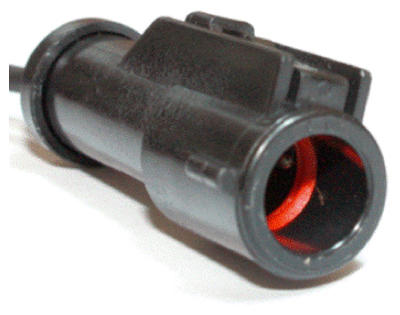

| Pigtail Kit Part Number WPT-1254 | Service Part Number: 1U2Z-14S411-BSB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses
|
