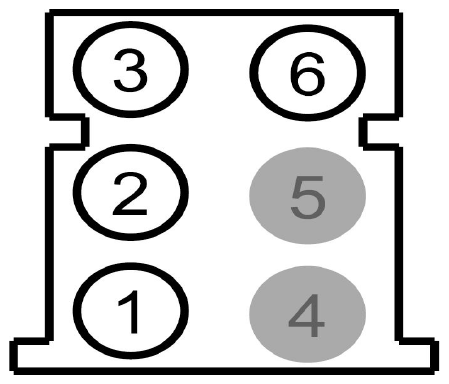

Trailer Brake Control (TBC) Module Connector Connector End View (C2142)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CAT18 (YE-OG) | 12 | FUSE - 3 OR CIRCUIT BREAKER | |
| 2 | CBP31 (BU-OG) | 18 | FUSE - 31 OR CIRCUIT BREAKER | |
| 3 | CAT19 (BU) | 12 | CTRL MOD. - TRAILER TOW # BRAKES | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | GD215 (BK-GY) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT |
| Available Pigtail Kits | |
|---|---|

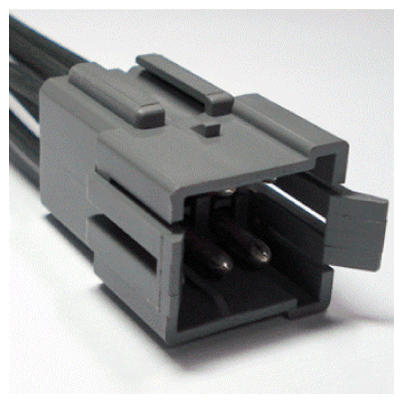

| Pigtail Kit Part Number WPT-599 | Service Part Number: 3U2Z-14S411-XTA Gauge: 12 Pin material: Tin Cavities: 6 Vehicle Uses
|

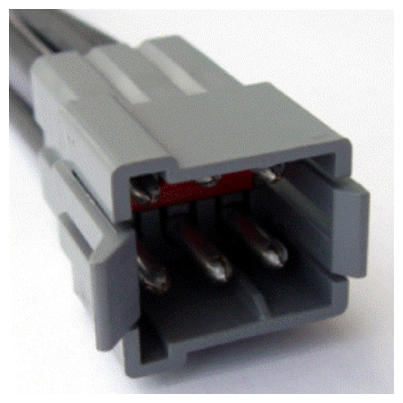

| Pigtail Kit Part Number WPT-587 | Service Part Number: 3U2Z-14S411-TRA Gauge: 10 Pin material: Tin Cavities: 6 Vehicle Uses
|

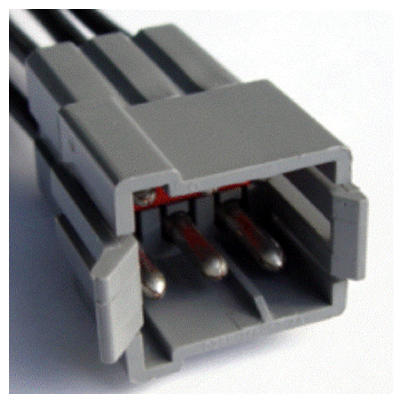

| Pigtail Kit Part Number WPT-1004 | Service Part Number: 3U2Z-14S411-XTB Gauge: 12 Pin material: Tin Cavities: 6 Vehicle Uses
|
