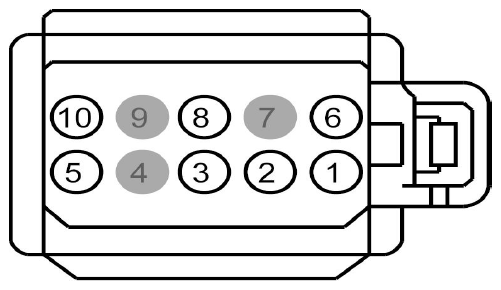

Steering Wheel Switch, Right Connector End View (C2999)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RRH02 (PK) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 2 | LX104 (OG) | 20 | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 2 | |
| 3 | LX103 (GN) | 20 | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 1 | |
| 4 | * | * | Not Used | |
| 5 | RX102 (BU-RD) | 20 | SWITCH - STEERING WHEEL CONTROLS # RETURN RIGHT (SW GND RIGHT) | |
| 6 | VLN04 (BN) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 7 | * | * | Not Used | |
| 8 | LX105 (GN-RD) | 20 | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 3 | |
| 9 | * | * | Not Used | |
| 10 | LX106 (GY-OG) | 20 | SWITCH - STEERING WHEEL CONTROLS # A/D CHANNEL 4 |
