Seat Cushion Thermoelectric Device (Ted), Passenger Side Connector End View (C3040)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

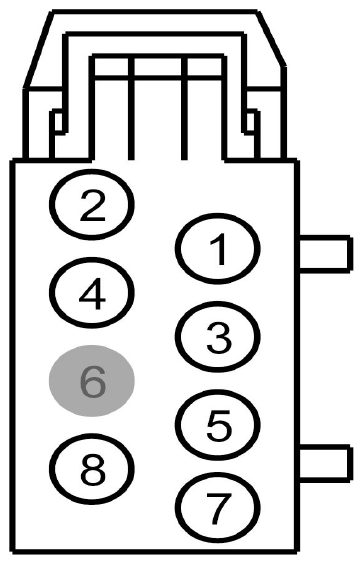

| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CHS07 (GY-BU) | 14 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER | |
| 2 | CHS08 (BN-YE) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN | |
| 3 | RHS07 (BU) | 14 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION HEATER | |
| 4 | RHS08 (VT-WH) | 16 | CTRL MOD. - HOT/COLD SEAT # PASSENGER FAN | |
| 5 | VHS27 (WH-OG) | 18 | SENSOR - CUSHION TEMP. PASSENGER | |
| 6 | * | * | Not Used | |
| 7 | VHS23 (BN-BU) | 18 | CTRL MOD. - HOT/COLD SEAT # PASSENGER CUSHION BLOWER SPEED CONTROL | |
| 8 | RHS10 (BU-OG) | 18 | CTRL MOD. - HOT/COLD SEAT # PASSENGER SENSOR CUSHION TEMP. |
| Available Pigtail Kits | |
|---|---|

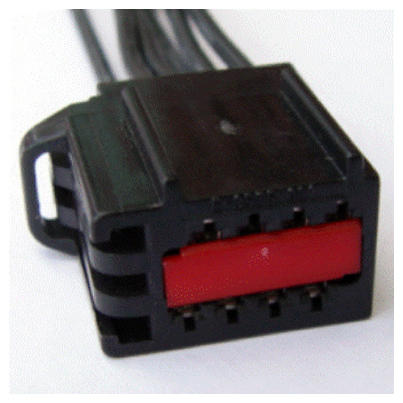

| Pigtail Kit Part Number WPT-961 | Service Part Number: 3U2Z-14S411-RHB Gauge: 14 Pin material: Silver Cavities: 8 Vehicle Uses
|

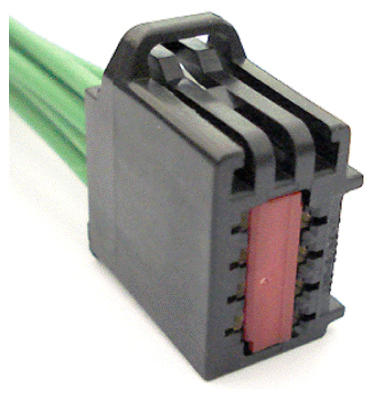

| Pigtail Kit Part Number WPT-500 | Service Part Number: 3U2Z-14S411-RHA Gauge: 16 Pin material: Tin Cavities: 8 Vehicle Uses
|
