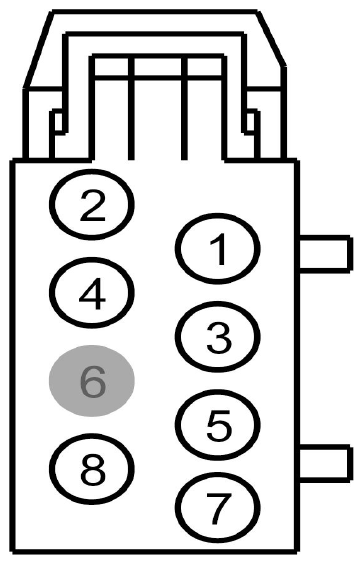

Seat Cushion Thermoelectric Device (Ted), Driver Side Connector End View (C3035)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CHS02 (YE-BU) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER | |
| 2 | CHS03 (GN-BN) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN | |
| 3 | RHS02 (BU-OG) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION HEATER | |
| 4 | RHS03 (GY-OG) | 16 | CTRL MOD. - HOT/COLD SEAT # DRIVER FAN | |
| 5 | VHS26 (VT) | 20 | SENSOR - CUSHION TEMP. DRIVER | |
| 6 | * | * | Not Used | |
| 7 | VHS18 (BN-GN) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER CUSHION BLOWER SPEED CONTROL | |
| 8 | RHS05 (YE-VT) | 20 | CTRL MOD. - HOT/COLD SEAT # DRIVER SENSOR CUSHION TEMP. |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-961 | Service Part Number: 3U2Z-14S411-RHB Gauge: 14 Pin material: Silver Cavities: 8 Vehicle Uses
|
| Pigtail Kit Part Number WPT-500 | Service Part Number: 3U2Z-14S411-RHA Gauge: 16 Pin material: Tin Cavities: 8 Vehicle Uses
|
