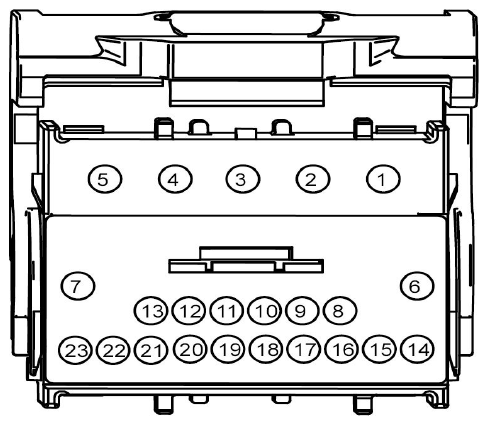

Remote Function Actuator (RFA) Module Connector End View (C2153D)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD214 (BK-BU) | 16 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 2 | CPL11 (GY-BN) | 18 | CTRL MOD. - DOOR LOCK # ALL LOCK | |
| 3 | CPL52 (VT-GY) | 18 | CTRL MOD. - DOOR LOCK - PASSENGER DOORS UNLOCK (ALL EXCLUDING DRIVER) | |
| 4 | CPL84 (GN-BN) | 22 | Not used | |
| 5 | CPL51 (BU-GN) | 18 | CTRL MOD. - DOOR LOCK # DRIVER UNLOCK | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | VPK39 (GN-VT) | 22 | SENSOR - KEYLESS VEHICLE HANDLE DRIVER POWER/DATA | |
| 9 | VPK40 (WH-OG) | 22 | SENSOR - KEYLESS VEHICLE HANDLE PASSENGER POWER/DATA | |
| 10 | CPK28 (WH-GN) | 22 | CTRL MOD. - SWITCH KEYLESS KEYPAD ILLUMINATION | |
| 11 | VPK33 (WH) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP CLOCK | |
| 12 | RPK32 (YE-GY) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP | |
| 13 | VPK32 (WH-BU) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP | |
| 14 | LPK32 (GN-BU) | 22 | CTRL MOD. - KEYLESS VEHICLE # ANTENNA AUXILIARY/BACKUP | |
| 15 | RPK39 (VT-OG) | 22 | SENSOR - KEYLESS VEHICLE HANDLE | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | * | * | Not Used | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used |
