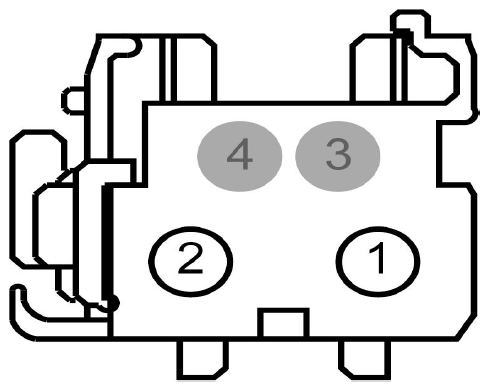

Passenger Seat Front Height Motor Connector End View (C3074)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CPS35 (VT-GN) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER FRONT HEIGHT (TILT) UP | |
| 2 | CPS34 (GY-BU) | 16 | SWITCH - SEAT ADJUST. FRONT PASSENGER FRONT HEIGHT (TILT) DOWN | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used |

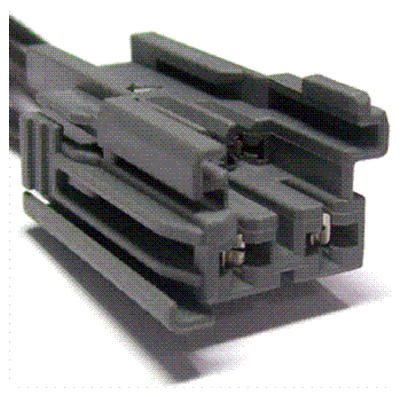

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1072 | Service Part Number: AU2Z-14S411-RA Gauge: 14 18 Pin material: Tin Cavities: 4 Vehicle Uses
|
