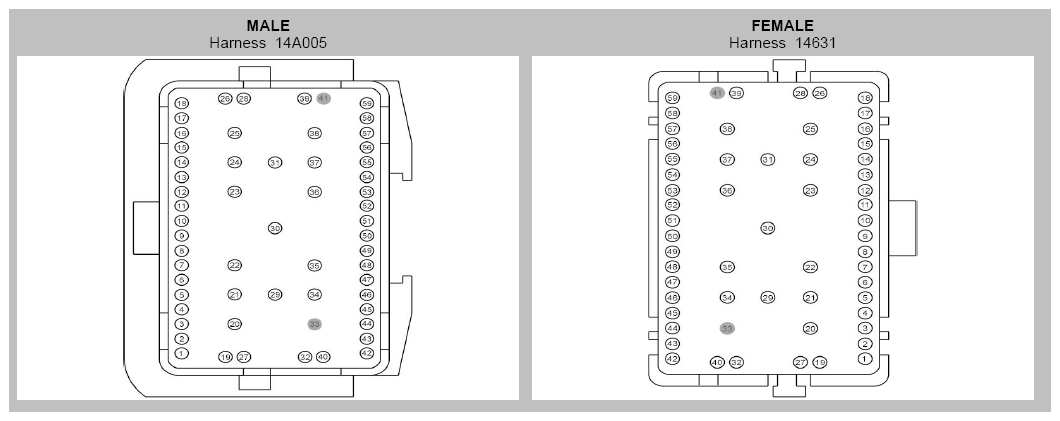

Inline Connector End View (C3138)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CLF06 (BN-GN) | 18 | 14A005 |
| 1 | CLF06 (BN-GN) | 20 | 14631 |
| 2 | CPS14 (GY-VT) | 22 | |
| 3 | CPM28 (BU-BN) | 18 | 14A005 - without memory |
| 3 | CPM28 (BU-BN) | 22 | with memory |
| 3 | CPM28 (BU-BN) | 22 | 14631 - without memory |
| 4 | CPM20 (BN-WH) | 22 | with memory |
| 4 | CPM31 (YE-GY) | 18 | 14A005 - without memory |
| 4 | CPM31 (YE-GY) | 22 | 14631 - without memory |
| 5 | CPM21 (YE-VT) | 22 | with memory |
| 5 | CPM34 (WH-BN) | 18 | 14A005 - without memory |
| 5 | CPM34 (WH-BN) | 22 | 14631 - without memory |
| 6 | CPM01 (YE-GN) | 22 | |
| 7 | CPM22 (GY-BN) | 22 | |
| 8 | RPM11 (YE-OG) | 22 | |
| 9 | VPM35 (YE-BU) | 22 | |
| 10 | CPK19 (BU-GN) | 22 | |
| 11 | CPK23 (YE-VT) | 22 | |
| 12 | VPK01 (BN-YE) | 22 | |
| 13 | RPK01 (WH-GN) | 22 | |
| 14 | CPL26 (GN-VT) | 18 | 14631 |
| 14 | CPL26 (GN-VT) | 22 | 14A005 |
| 15 | VR217 (GY-YE) | 18 | 14631 |
| 15 | VR217 (GY-YE) | 20 | 14A005 |
| 16 | RR131 (VT-GY) | 18 | 14631 |
| 16 | RR131 (VT-GY) | 20 | 14A005 |
| 17 | VPK39 (GN) | 26 | 14A005 |
| 17 | VPK39 (GN-VT) | 22 | 14631 |
| 18 | RPK39 (VT) | 26 | 14A005 |
| 18 | RPK39 (VT-OG) | 22 | 14631 |
| 19 | CPM02 (BU) | 22 | |
| 20 | CAP06 (GY-OG) | 20 | police |
| 20 | VME08 (GN-OG) | 18 | Sony |
| 21 | CAP14 (GY-BN) | 20 | 14A005 - police |
| 21 | CAP14 (GY-GN) | 20 | 14631 - police |
| 21 | RME08 (GY-OG) | 18 | Sony |
| 22 | CLN25 (VT) | 22 | |
| 23 | CRD17 (GY) | 18 | |
| 24 | CPL11 (GY-BN) | 16 | 14A005 |
| 24 | CPL11 (GY-BN) | 18 | 14631 |
| 25 | CPL51 (BU-GN) | 16 | 14A005 - without memory |
| 25 | CPL51 (BU-GN) | 18 | 14631 |
| 25 | CPL51 (BU-GN) | 18 | 14A005 - with memory |
| 26 | CPM26 (WH) | 22 | |
| 27 | CPM16 (BN-BU) | 22 | |
| 28 | CPM29 (GN) | 22 | |
| 29 | SBP01 (RD) | 12 | |
| 30 | CBP01 (BU) | 12 | |
| 31 | GD233 (BK) | 12 | |
| 32 | CRB04 (YE-GN) | 22 | |
| 33 | * | * | 14A005 |
| 33 | CPW61 (WH-GN) | 22 | 14631 |
| 34 | CBP32 (GN-VT) | 18 | |
| 35 | SBP21 (GY-RD) | 20 | |
| 36 | VME07 (WH) | 18 | |
| 37 | RME07 (WH-BN) | 18 | |
| 38 | CPW74 (YE-GN) | 18 | 14A005 |
| 38 | CPW74 (YE-GN) | 22 | 14631 |
| 39 | LPM30 (GY-VT) | 22 | |
| 40 | VLN50 (BU) | 26 | 14A005 |
| 40 | VLN50 (YE-BU) | 22 | 14631 |
| 41 | * | * | |
| 42 | VLN49 (GN) | 26 | 14A005 |
| 42 | VLN49 (YE-GN) | 22 | 14631 |
| 43 | VLN48 (YE) | 26 | 14A005 |
| 43 | VLN48 (YE-OG) | 22 | 14631 |
| 44 | CPW12 (GN-OG) | 22 | |
| 45 | CPW13 (BN-YE) | 22 | |
| 46 | CPW14 (VT-WH) | 22 | |
| 47 | CPW15 (YE) | 22 | |
| 48 | CPW16 (BU-OG) | 22 | |
| 49 | CPW17 (BN-GN) | 22 | |
| 50 | CPW18 (GY-VT) | 22 | |
| 51 | CPK28 (WH-GN) | 22 | |
| 52 | CPK29 (GY) | 26 | 14A005 |
| 52 | CPK29 (GY-BU) | 22 | 14631 |
| 53 | CPK30 (VT) | 26 | 14A005 |
| 53 | CPK30 (VT-GN) | 22 | 14631 |
| 54 | CPK31 (YE) | 26 | 14A005 |
| 54 | CPK31 (YE-GN) | 22 | 14631 |
| 55 | RPM30 (YE) | 22 | |
| 56 | VPM36 (BN-YE) | 22 | |
| 57 | CPM17 (BU-GN) | 22 | |
| 58 | CPS16 (YE) | 22 | |
| 59 | CAP12 (VT-OG) | 18 | police |
| 59 | CPS15 (VT-WH) | 22 | with memory |
