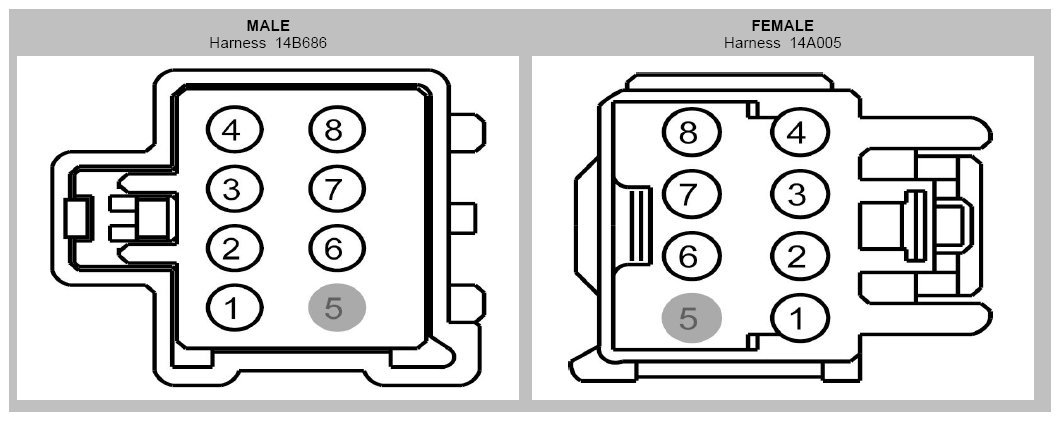

Inline Connector End View (C3134)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SBB60 (GN-RD) | 16 | 14B686 |
| 1 | SBB61 (GY-RD) | 16 | 14A005 |
| 2 | CR125 (BU-BN) | 20 | |
| 3 | RR125 (GN) | 20 | |
| 4 | CR206 (BN) | 20 | |
| 5 | * | * | |
| 6 | CPS57 (GY-BN) | 20 | |
| 7 | GD351 (BK-GN) | 16 | |
| 8 | GD351 (BK-GN) | 16 | 14A005 |
| 8 | GD351 (BK-GN) | 20 | 14B686 |

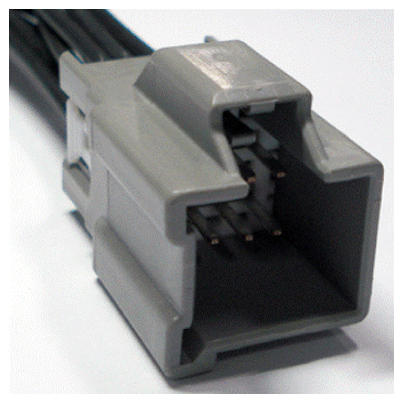

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1034 | Service Part Number: 3U2Z-14S411-ZTB Gauge: 14 Pin material: Tin Cavities: 8 Vehicle Uses:
|
