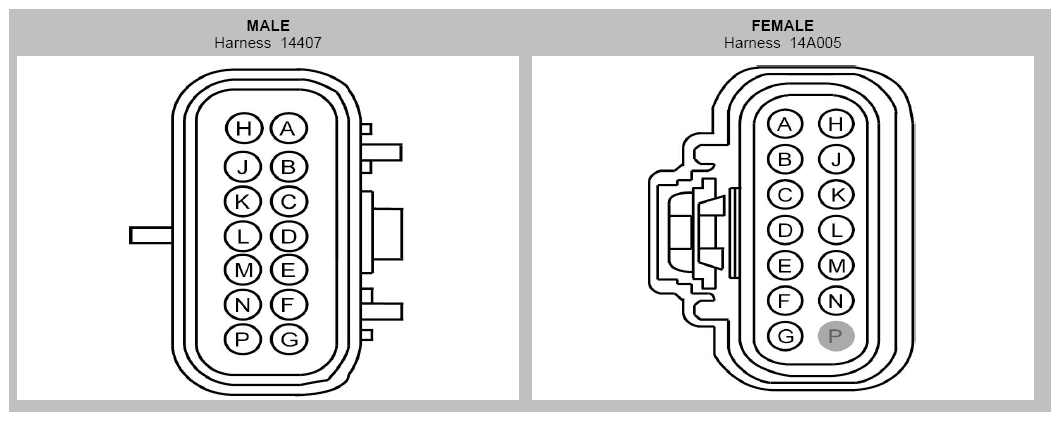

Inline Connector End View (C3053)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| A | RE515 (WH-BN) | 10 | 14A005 |
| A | RE515 (WH-BN) | 14 | 14407 |
| B | LE230 (BN-BU) | 20 | |
| C | VE922 (VT-GN) | 20 | |
| D | RMC32 (GN-BU) | 20 | 14407 |
| D | RMC32 (GN-WH) | 20 | 14A005 |
| E | VMC11 (YE-GN) | 20 | |
| F | SBB86 (BN-RD) | 20 | |
| G | VE830 (GN-WH) | 18 | 14A005 |
| G | VE830 (GN-WH) | 18 | 14407 - 2.0L GTDI |
| H | CE515 (YE-GY) | 10 | 14A005 |
| H | CE515 (YE-GY) | 14 | 14407 |
| J | GD348 (BK-YE) | 20 | |
| K | RE407 (YE-VT) | 20 | |
| L | RMC33 (WH-VT) | 20 | |
| M | VMC23 (GN-OG) | 20 | |
| N | CE114 (GN-BU) | 20 | 14A005 |
| N | CE114 (GN-VT) | 20 | 14407 |
| P | * | * |
