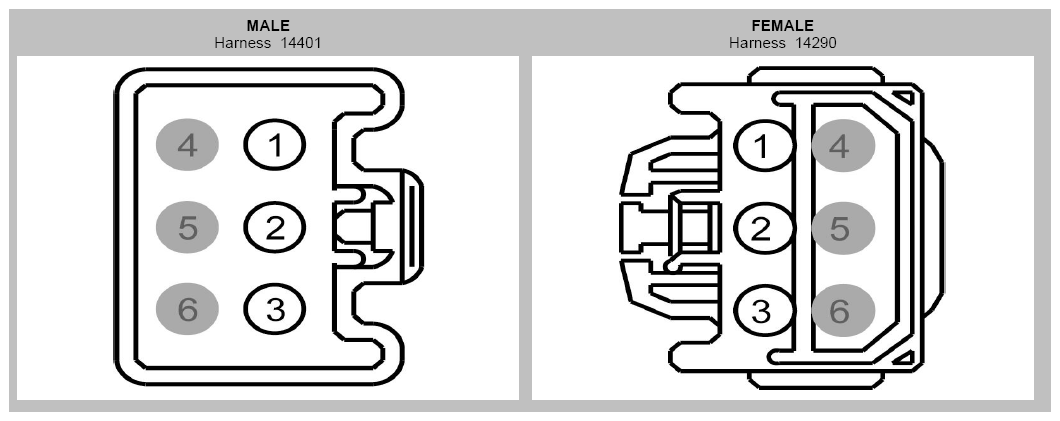

Inline Connector End View (C2606)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Qualifier |
| 1 |
SBB40 (VT-RD) |
10 |
14290 |
| 1 |
SBB40 (VT-RD) |
12 |
14401 |
| 2 |
SBB06 (BN-RD) |
10 |
14290 |
| 2 |
SBB06 (BN-RD) |
12 |
14401 |
| 3 |
SBB16 (VT-RD) |
10 |
14290 |
| 3 |
SBB16 (VT-RD) |
12 |
14401 |
| 4 |
* |
* |
|
| 5 |
* |
* |
|
| 6 |
* |
* |
|
