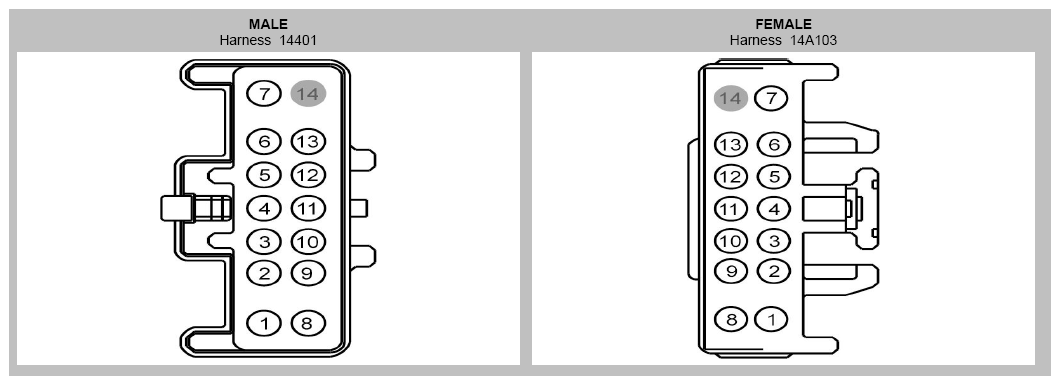

Inline Connector End View (C2238)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SBP05 (GY-RD) | 16 | |
| 2 | CAP14 (GY-BN) | 22 | |
| 3 | CAP15 (WH-VT) | 22 | |
| 4 | CAP16 (GN-BN) | 22 | |
| 5 | CAP17 (YE-GY) | 22 | |
| 6 | CBB95 (BN-BU) | 20 | 14A103 |
| 6 | CBB95 (BN-BU) | 20 | 14401 - early production |
| 6 | CDC32 (BN-YE) | 20 | 14401 - late production |
| 7 | CBB73 (WH-BN) | 14 | |
| 8 | SBP19 (BU-RD) | 16 | |
| 9 | VMC05 (VT-OG) | 22 | |
| 10 | CBP32 (GN-VT) | 18 | |
| 11 | SBP02 (YE-RD) | 18 | |
| 12 | CET52 (GN) | 22 | |
| 13 | CPL26 (GN-VT) | 22 | |
| 14 | * | * | 14A103 |
| 14 | CBB74 (VT-BN) | 14 | 14401 |
