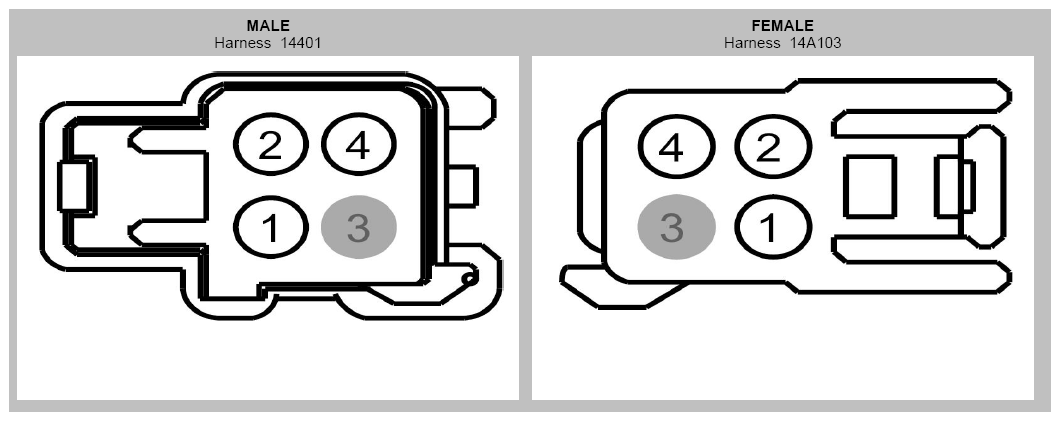

Inline Connector End View (C2237)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CAP07 (YE) | 16 | 14401 |
| 1 | CAP07 (YE) | 18 | 14A103 |
| 2 | DAP07 (*) | 18 | 14A103 |
| 2 | ZAP99 (*) | 20 | 14401 |
| 3 | * | * | |
| 4 | RAP07 (BU-WH) | 16 | 14401 |
| 4 | RAP07 (BU-WH) | 18 | 14A103 |

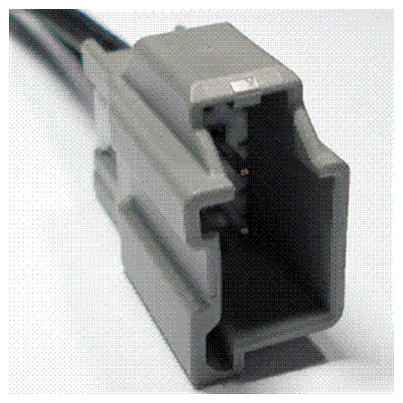

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1076 | Service Part Number: 3U2Z-14S411-BUB Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses:
|
