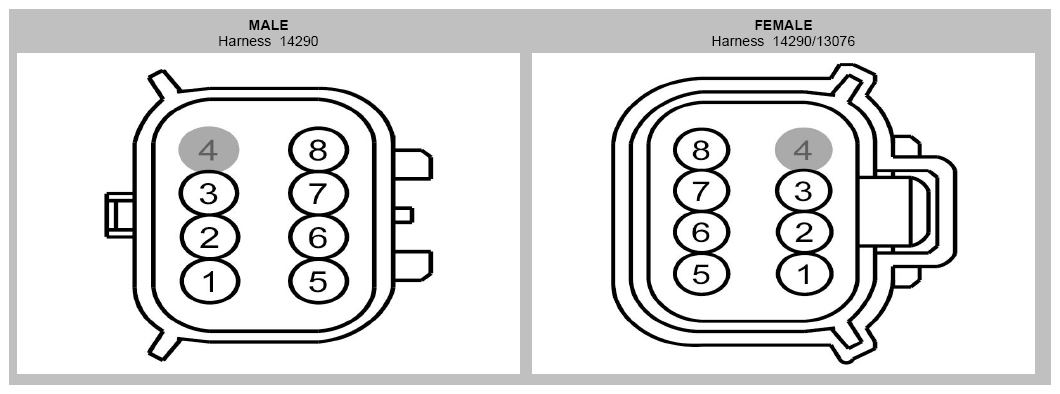

Inline Connector End View (C1830)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SAP05 (VT) | 18 | 14290 |
| 1 | SAP05 (VT) | 18 | 14290/13076 - w/o grille lamps |
| 1 | SAP05 (VT) | 20 | 14290/13076 - with grille lamps |
| 2 | CAP03 (GN-WH) | 18 | 14290 |
| 2 | CAP03 (WH-GN) | 20 | 14290/13076 - with grille lamps |
| 3 | CAP04 (GY) | 18 | 14290 |
| 3 | CAP04 (GY) | 20 | 14290/13076 - with grille lamps |
| 4 | * | * | |
| 5 | CBB74 (VT-BN) | 14 | 14290 |
| 5 | CBB74 (WH-VT) | 18 | 14290/13076 - with grille lamps |
| 6 | SAP05 (VT) | 18 | 14290 |
| 6 | SAP05 (VT) | 18 | 14290/13076 - w/o grille lamps |
| 7 | CAP14 (GY-BN) | 20 | 14290 |
| 7 | CAP14 (WH-BN) | 20 | 14290/13076 - with grille lamps |
| 8 | GD123 (BK) | 18 | 14290/13076 - with grille lamps |
| 8 | GD123 (BK-GY) | 16 | 14290 |
