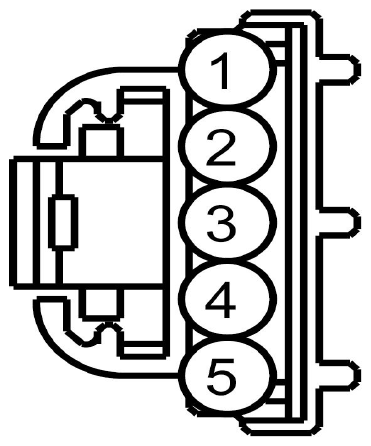

Head Up Display (HUD) Module Connector End View (C2395)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD215 (BK-GY) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 2 | VDB05 (WH) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 3 | VDB04 (BU) | 26 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 4 | CBP35 (YE-GY) | 20 | FUSE - 35 OR CIRCUIT BREAKER | |
| 5 | SBP11 (BU-RD) | 20 | FUSE - 11 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
|---|---|

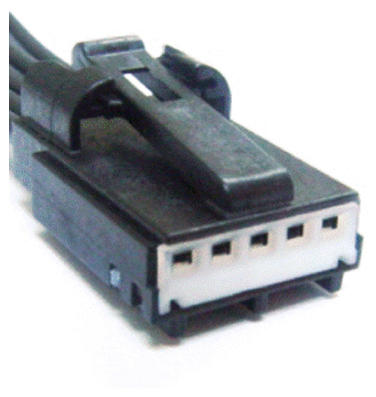

| Pigtail Kit Part Number WPT-881 | Service Part Number: 6U2Z-14S411-SA Gauge: 18 Pin material: Tin Cavities: 5 Vehicle Uses
|

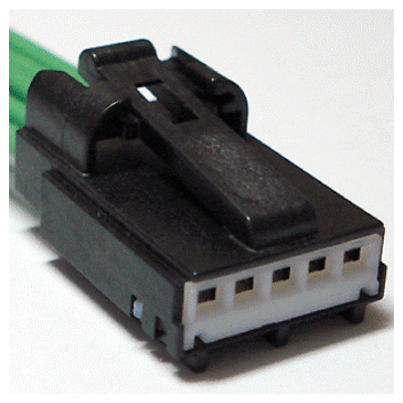

| Pigtail Kit Part Number WPT-983 | Service Part Number: 6U2Z-14S411-SB Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses
|
