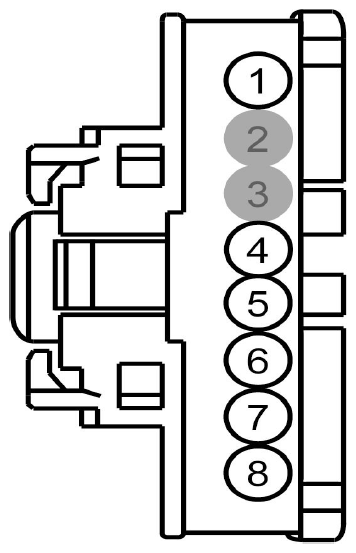

Center Stack Switch Assembly Connector End View (C2114)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD215 (BK-GY) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | CET34 (BN-GN) | 20 | SWITCH - TOW MODE CONTROL (TOWS) | |
| 5 | CMP18 (GN-BN) | 22 | SWITCH - PARKING AID | |
| 6 | VLN04 (VT-GY) | 18 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 7 | CPR63 (GY-YE) | 22 | SWITCH - POWER LIFTGATE # OPEN/CLOSE | |
| 8 | CBP41 (BU) | 20 | FUSE - 41 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
|---|---|

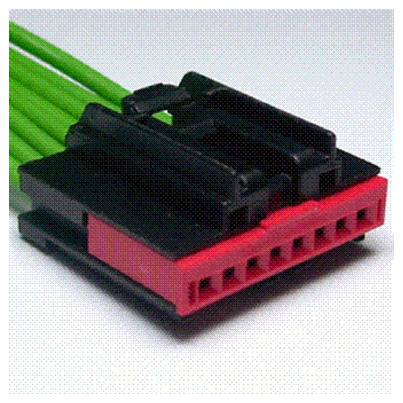

| Pigtail Kit Part Number WPT-1270 | Service Part Number: CU2Z-14S411-VA Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|
