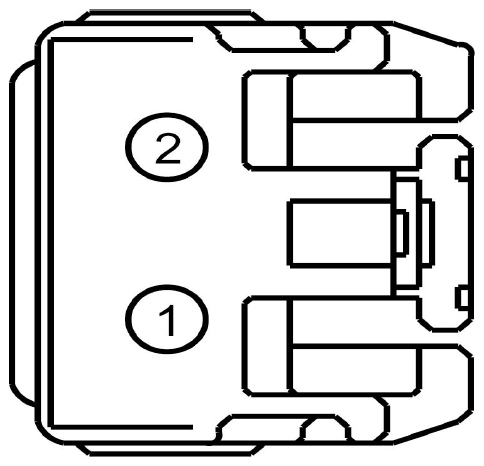

Blower Motor Connector End View (C2004)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CH402 (YE-GN) | 10 | RELAY - FRONT BLOWER | |
| 2 | VH301 (YE-BU) | 10 | CTRL MOD. - BLOWER VARIABLE SPEED # BLOWER MOTOR |

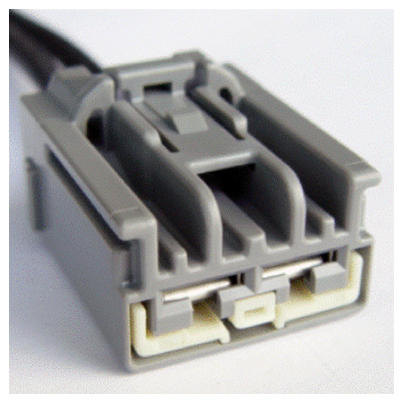

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-236 | Service Part Number: 3U2Z-14S411-PA Gauge: 10 Pin material: Tin Cavities: 2 Vehicle Uses
|
