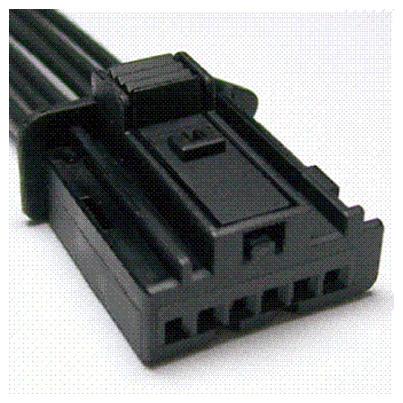

Auxiliary Mode Door Actuator Connector End View (C3044)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RH111 (GY-BU) | 22 | CTRL MOD. - GENERIC VREF RETURN | |
| 2 | VHA18 (YE-GN) | 22 | SENSOR - AUX. DOOR POSITION PANEL/FLOOR | |
| 3 | LH111 (BN-WH) | 22 | CTRL MOD. - GENERIC VREF | |
| 4 | * | * | Not Used | |
| 5 | CH242 (VT) | 22 | CTRL MOD. - CLIMATE # AUX. DOOR MOTOR PANEL/FLOOR COIL 2/PANEL (IF PLUS) | |
| 6 | CH243 (BU) | 22 | CTRL MOD. - CLIMATE # AUX. DOOR MOTOR PANEL/FLOOR COIL 1/FLOOR (IF PLUS) |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1151 | Service Part Number: BU2Z-14S411-MA Gauge: 18 Pin material: Tin Cavities: 6 Vehicle Uses
|
