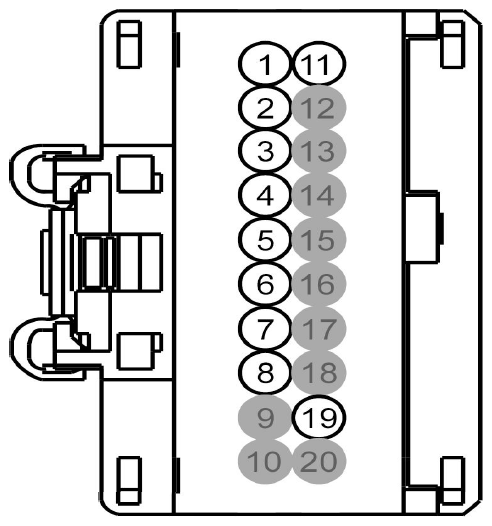

Auxiliary Climate Control Assembly Connector End View (C3198)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RH111 (GY-BU) | 20 | CTRL MOD. - GENERIC VREF RETURN | |
| 2 | VHA38 (VT-GY) | 22 | CTRL MOD. - REAR CLIMATE # MODE OUTPUT | |
| 3 | VHA39 (BN-BU) | 22 | CTRL MOD. - REAR CLIMATE # TEMPERATURE OUTPUT | |
| 4 | VHA25 (BN-VT) | 22 | CTRL MOD. - REAR CLIMATE # REAR BLOWER CONTROL | |
| 5 | LH111 (BN-WH) | 20 | CTRL MOD. - GENERIC VREF | |
| 6 | CHA37 (WH) | 22 | CTRL MOD. - REAR CLIMATE # REAR SIGNAL FEED 3 | |
| 7 | CHA36 (GY-BN) | 22 | CTRL MOD. - REAR CLIMATE # REAR SIGNAL FEED 2 | |
| 8 | CHA35 (BU-BN) | 22 | CTRL MOD. - REAR CLIMATE # REAR SIGNAL FEED 1 | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | GD214 (BK-BU) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | * | * | Not Used | |
| 18 | * | * | Not Used | |
| 19 | VLN04 (VT-GY) | 18 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 20 | * | * | Not Used |
