Turbocharger Boost Pressure/Charge Air Cooler Temperature (TCBP/CACT) Sensor Connector End View (C1140)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

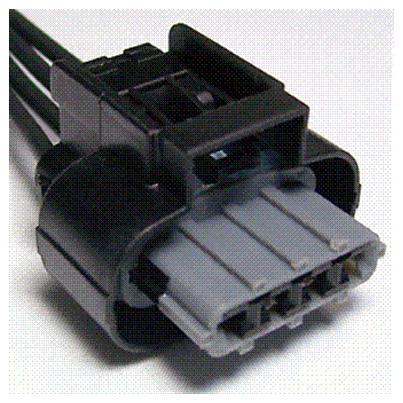

Fig 1: Identifying Turbocharger Boost Pressure/Charge Air Cooler Temperature Sensor Connector End View (C1140)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RE407 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 2 | VE805 (GY-OG) | 18 | SENSOR - CHARGE AIR COOLER TEMPERATURE (CACT) SENSOR | |
| 3 | LE424 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | |
| 4 | VE804 (GN-BN) | 18 | SENSOR - TURBOCHARGER BOOST PRESSURE (TCBP) SENSOR |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1232 | Service Part Number: BU2Z-14S411-ATA Gauge: 14 Pin material: Tin (greased) Cavities: 4 Vehicle Uses
|
