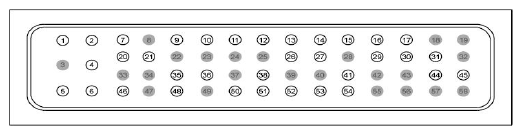

Powertrain Control Module (Pcm) Connector End View (C1381B)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT | |
| 2 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT | |
| 3 | * | * | Not Used | |
| 4 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT | |
| 5 | CBB69 (WH-VT) | 16 | FUSE - 69 OR CIRCUIT BREAKER | |
| 6 | CBB69 (WH-VT) | 16 | FUSE - 69 OR CIRCUIT BREAKER | |
| 7 | LE230 (BN-BU) | 20 | CTRL MOD. - POWERTRAIN # REFERENCE VOLTAGE (VREF) | |
| 8 | * | * | Not Used | |
| 9 | CDC12 (YE) | 20 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL (SMC) | |
| 10 | CH302 (WH-BN) | 20 | CTRL MOD. - POWERTRAIN # A/C CLUTCH CONTROL RELAY/WOT AC CUTOFF (ACCR) | |
| 11 | CE336 (GN-WH) | 18 | CTRL MOD. - POWERTRAIN # STARTER MOTOR RELAY ONE TOUCH START (SMRC) | |
| 12 | VE518 (BN-WH) | 20 | MONITOR - FUEL PUMP (FPM) | |
| 13 | CET40 (GN-OG) | 20 | SWITCH - TRANSMISSION RANGE # PARK/NEUTRAL (TRSW-PN) | |
| 14 | CE436 (VT-OG) | 20 | CTRL MOD. -WAKE UP PCM | |
| 15 | CBB90 (YE-OG) | 20 | FUSE - 90 OR CIRCUIT BREAKER | |
| 16 | CES09 (VT-OG) | 20 | SWITCH - BRAKE PEDAL # SPEED CONTROL DEACTIVATION (BPS) | |
| 17 | CDC35 (BU-WH) | 18 | SWITCH - IGNITION # START | |
| 18 | * | * | Not Used | |
| 19 | * | * | Not Used | |
| 20 | CE233 (WH-OG) | 20 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT. 1ST OR UNIQUE (HTR12) | |
| 21 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | * | * | Not Used | |
| 26 | VE702 (BU-WH) | 18 | SENSOR - ACCELERATOR PEDAL POSITION # 2 (APP2) | |
| 27 | CE237 (BN-WH) | 18 | CTRL MOD. - POWERTRAIN # HOLD PCM RELAY (PCM) | |
| 28 | * | * | Not Used | |
| 29 | CDC15 (VT) | 20 | GENERATOR (ALTERNATOR) # LOAD INPUT (GENLI) | |
| 30 | CCB08 (VT-WH) | 20 | SWITCH - BRAKE PEDAL POSITION (BPP) NORMAL OPEN | |
| 31 | LE424 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE COWL (VREF) | |
| 32 | * | * | Not Used | |
| 33 | * | * | Not Used | |
| 34 | * | * | Not Used | |
| 35 | VH407 (YE-GN) | 18 | SENSOR - AMBIENT AIR TEMPERATURE (AAT) | |
| 36 | RE136 (VT-GN) | 18 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPRTN1) | |
| 37 | * | * | Not Used | |
| 38 | RE137 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPRTN2) | |
| 39 | * | * | Not Used | |
| 40 | * | * | Not Used | |
| 41 | VDB05 (WH) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 42 | * | * | Not Used | |
| 43 | * | * | Not Used | |
| 44 | CE114 (GN-BU) | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) CANISTER VENT VALVE (CANV) | |
| 45 | VE225 (YE-OG) | 20 | FUEL PUMP COMMAND (FPC) | |
| 46 | LE137 (BU-GY) | 18 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 2 (APPVREF2) | |
| 47 | * | * | Not Used | |
| 48 | VE731 (YE-GN) | 20 | SENSOR - HEATED OXYGEN POST CAT. 1ST OR UNIQUE (HO2S12) | |
| 49 | * | * | Not Used | |
| 50 | VDC61 (VT-GN) | 20 | SENSOR - BATTERY MONITORING SYSTEM # ALTERNATOR | |
| 51 | VH433 (VT-OG) | 18 | TRANSDUCER - A/C PRESSURE (ACPT) | |
| 52 | VE701 (YE-OG) | 18 | SENSOR - ACCELERATOR PEDAL POSITION # 1 (APP1) | |
| 53 | LE136 (GN-OG) | 18 | CTRL MOD. - POWERTRAIN # ACCELERATOR PEDAL POSITION SENSOR 1 (APPVREF1) | |
| 54 | VDB04 (WH-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 55 | * | * | Not Used | |
| 56 | * | * | Not Used | |
| 57 | * | * | Not Used | |
| 58 | * | * | Not Used |
