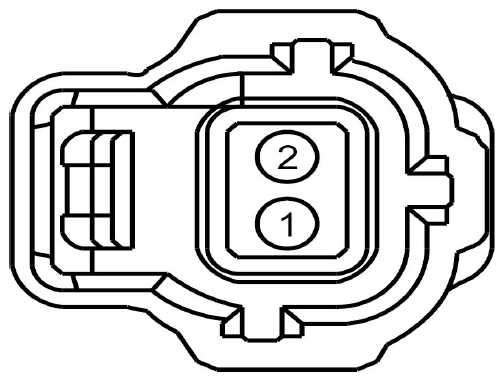

Intake Air Temperature (IAT) Sensor Connector End View (C1287)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VE740 (VT-GY) | 20 | SENSOR - INTAKE AIR TEMPERATURE (IAT) | |
| 2 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (SIGRTN) |
| Available Pigtail Kits | |
|---|---|

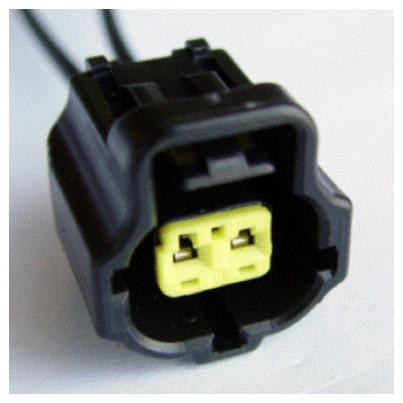

| Pigtail Kit Part Number WPT-420 | Service Part Number: 3U2Z-14S411-JUA Gauge: 18 Pin material: Gold Cavities: 2 Vehicle Uses
|

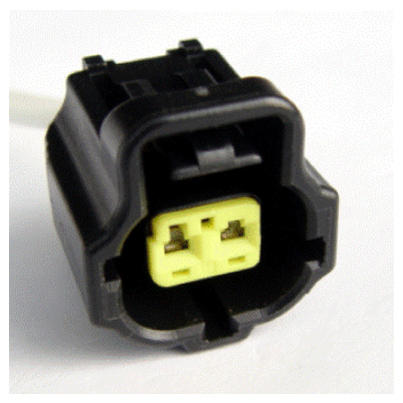

| Pigtail Kit Part Number WPT-322 | Service Part Number: 3U2Z-14S411-JZA Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses
|
