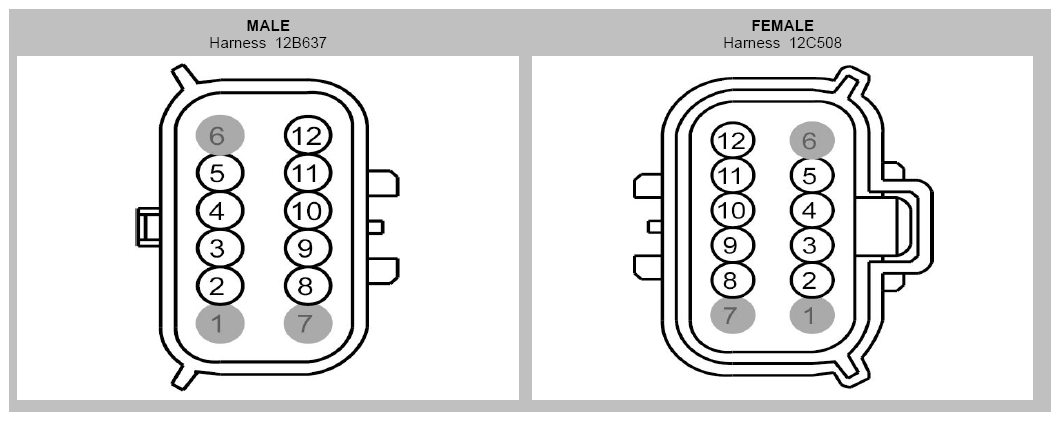

Inline Connector End View (C1046)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | * | * | |
| 2 | * (BN) | 14 | 12B637 |
| 2 | CE208 (YE-OG) | 18 | 12C508 |
| 3 | * (BN) | 14 | 12B637 |
| 3 | CE209 (BN) | 18 | 12C508 |
| 4 | * (BN) | 14 | 12B637 |
| 4 | CE210 (GN-WH) | 18 | 12C508 |
| 5 | * (BU) | 20 | 12B637 |
| 5 | RE405 (GN-WH) | 20 | 12C508 |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * (BK) | 14 | 12B637 |
| 8 | RE208 (BU) | 18 | 12C508 |
| 9 | * (BK) | 14 | 12B637 |
| 9 | RE209 (WH-GN) | 18 | 12C508 |
| 10 | * (BK) | 14 | 12B637 |
| 10 | RE210 (BN-VT) | 18 | 12C508 |
| 11 | * (BK) | 20 | 12B637 |
| 11 | VE727 (BU-BN) | 20 | 12C508 |
| 12 | * (GY) | 20 | 12B637 |
| 12 | LE423 (GN-VT) | 20 | 12C508 |
