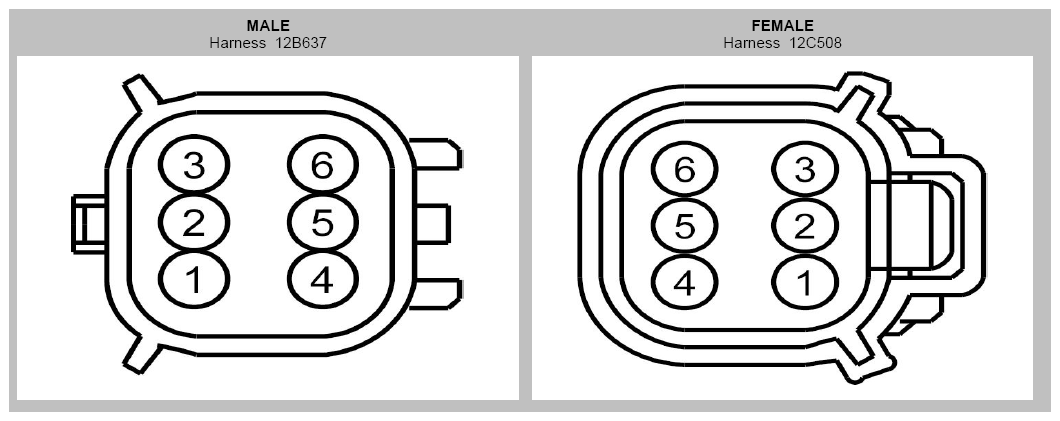

Inline Connector End View (C1045)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | * (BN) | 14 | 12B637 |
| 1 | CE205 (GN-BU) | 18 | 12C508 Connector End View (1) |
| 2 | * (BN) | 14 | 12B637 |
| 2 | CE206 (GY-YE) | 18 | 12C508 |
| 3 | * (BN) | 14 | 12B637 |
| 3 | CE207 (VT-GY) | 18 | 12C508 |
| 4 | * (BK) | 14 | 12B637 |
| 4 | RE205 (YE-BU) | 18 | 12C508 |
| 5 | * (BK) | 14 | 12B637 |
| 5 | RE206 (BU-OG) | 18 | 12C508 |
| 6 | * (BK) | 14 | 12B637 |
| 6 | RE207 (GN-VT) | 18 | 12C508 |
