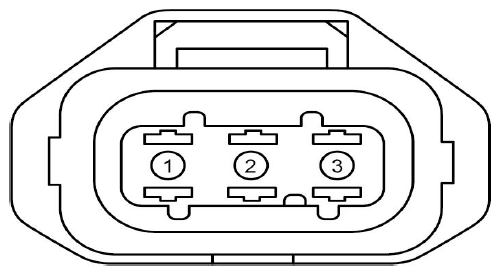

Fuel Rail Pressure (FRP) Sensor Connector End View (C1360)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
* (BU) |
20 |
CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (SIGRTN) |
3.5L GTDI |
| 2 |
* (BK) |
20 |
SENSOR - FUEL RAIL PRESSURE (FRP) |
3.5L GTDI |
| 3 |
* (GY) |
20 |
CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) |
3.5L GTDI |
