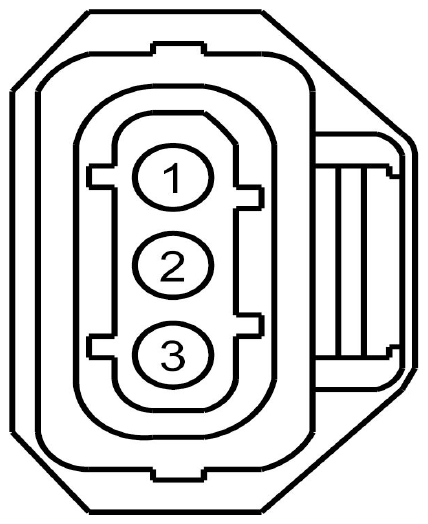

Fuel Rail Pressure (FRP) Sensor Connector End View (C1073)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) | 2.0L GTDI |
| 2 | LE238 (GY) | 20 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE (FRP) SENSOR | 2.0L GTDI |
| 3 | LE423 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE (VREF) | 2.0L GTDI |

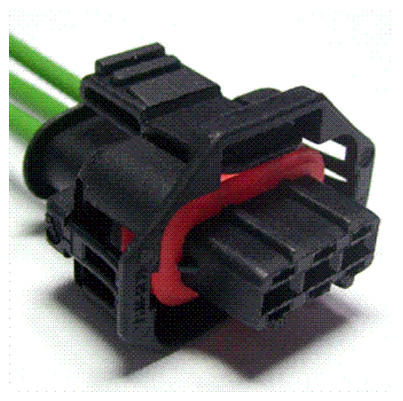

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1099 | Service Part Number: AU2Z-14S411-BBA Gauge: 14 Pin material: Silver Cavities: 3 Vehicle Uses
|
