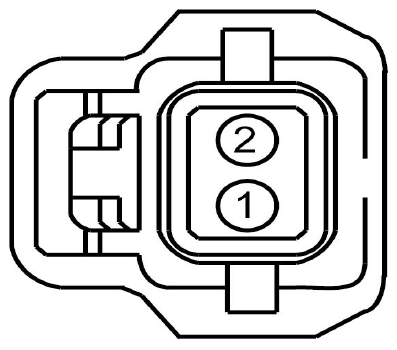

Fuel Injector 5 Connector End View (C1185)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Pin |
Circuit |
Gauge |
Circuit Function |
Qualifier |
| 1 |
* (BN) |
14 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ5) |
3.5L GTDI |
| 2 |
* (BK) |
14 |
CTRL MOD. - POWERTRAIN # FUEL INJECTOR DRIVER 5 (INJ5RTN) |
3.5L GTDI |
