Externally Controlled Variable Displacement Compressor (EVDC) Connector End View (C1110)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.

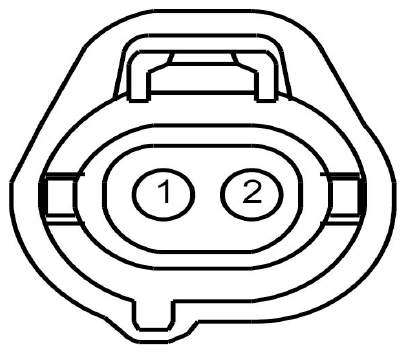

Fig 1: Identifying Externally Controlled Variable Displacement Compressor Connector End View (C1110)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VE462 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # EXTERNALLY CONTROLLED VARIABLE DISPLACEMENT COMPRESSOR (EVDC) VALVE | |
| 2 | CBK03 (GY) | 18 | FUSE - 70 OR CIRCUIT BREAKER (VPWR) |

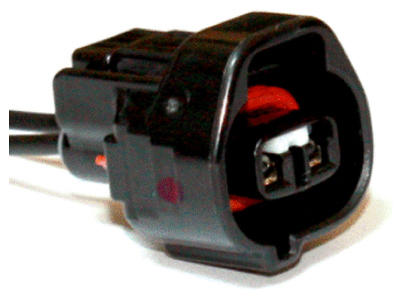

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-869 | Service Part Number: 6U2Z-14S411-DA Gauge: 18 Pin material: Tin Cavities: 2 Vehicle Uses
|
