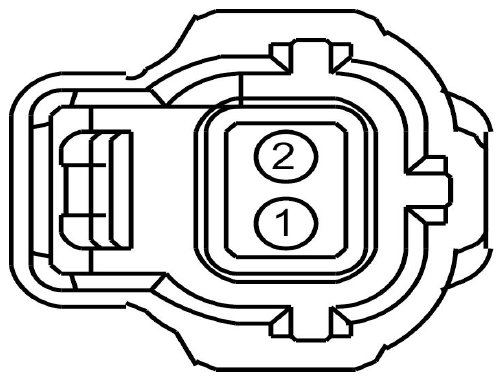

Engine Coolant Temperature (ECT) Sensor Connector End View (C1064)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VE716 (YE) | 20 | SENSOR - ENGINE COOLANT TEMPERATURE (ECT) | |
| 2 | RE454 (YE-GN) | 18 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN (SIGRTN) |
| Available Pigtail Kits | |
|---|---|

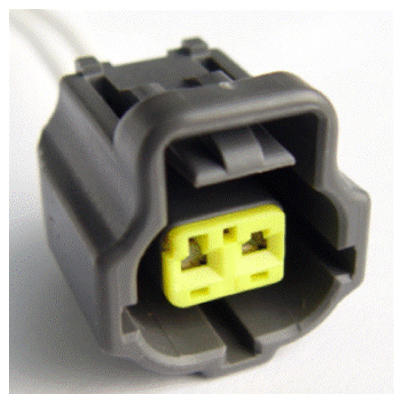

| Pigtail Kit Part Number WPT-989 | Service Part Number: 3U2Z-14S411-HYB Gauge: 14 Pin material: Tin (greased) Cavities: 2 Vehicle Uses
|

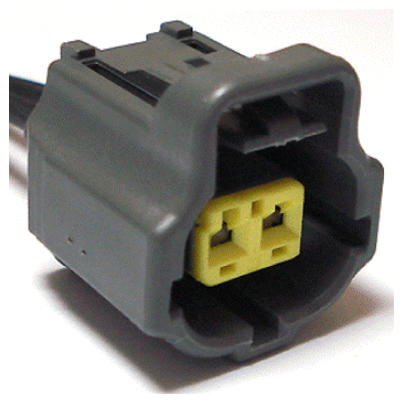

| Pigtail Kit Part Number WPT-206 | Service Part Number: 3U2Z-14S411-VA Gauge: 14 Pin material: Gold Cavities: 2 Vehicle Uses
|

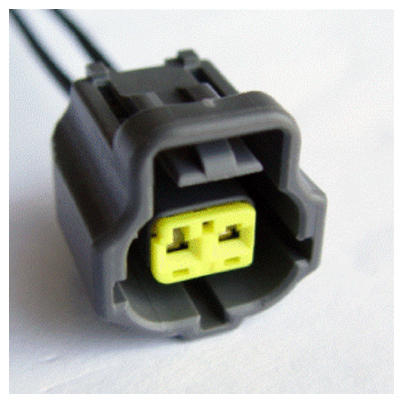

| Pigtail Kit Part Number WPT-284 | Service Part Number: 3U2Z-14S411-HYA Gauge: 16 Pin material: Tin Cavities: 2 Vehicle Uses
|
