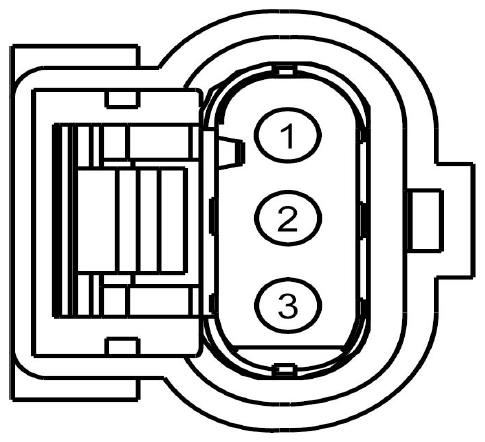

Coil On Plug (Cop) 2 Connector End View (C1539)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CE304 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 2 (COP2D) | |
| 2 | GD108 (BK-VT) | 16 | GROUND - CHASSIS/BATTERY | |
| 3 | CBK04 (VT) | 16 | FUSE - 68 OR CIRCUIT BREAKER (VPWR) |

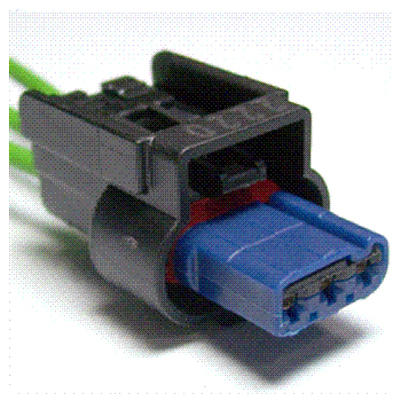

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1202 | Service Part Number: BU2Z-14S411-ARA Gauge: 16 Pin material: Silver Cavities: 3 Vehicle Uses
|
