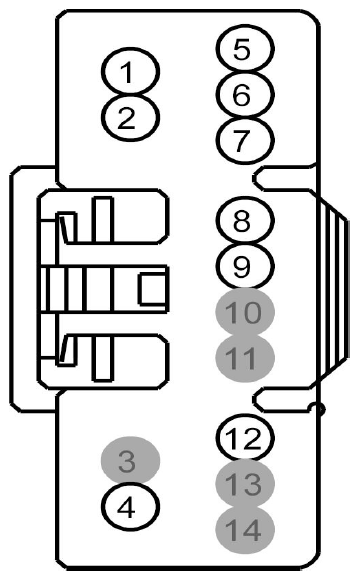

Roof Opening Panel Module Connector End View (C921)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB08 (VT-RD) | 16 | FUSE - 8 OR CIRCUIT BREAKER | |
| 2 | CBP38 (GY-BU) | 20 | FUSE - 38 OR CIRCUIT BREAKER | |
| 3 | * | * | Not Used | |
| 4 | GD233 (BK) | 16 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 5 | CPR39 (VT-WH) | 22 | SWITCH - MOON/SUN ROOF OPEN | |
| 6 | CPR31 (VT-BN) | 22 | SWITCH - MOON/SUN ROOF CLOSE | |
| 7 | CPR38 (WH-BU) | 22 | SWITCH - MOON/SUN ROOF TILT | |
| 8 | CPR86 (GY-BN) | 22 | SWITCH - SHADE MOON/SUN ROOF OPEN | |
| 9 | CPR85 (GN-WH) | 22 | SWITCH - SHADE MOON/SUN ROOF CLOSE | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CPR40 (YE-OG) | 22 | MOTOR/SMART - MOON/SUN ROOF SWITCH COMMON | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used |
