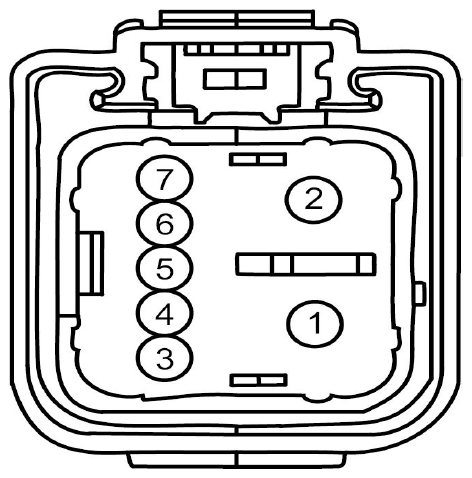

Power Window Motor, Right Front Connector End View (C646)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP03 (BU-RD) | 12 | FUSE - 3 OR CIRCUIT BREAKER | |
| 2 | GD348 (BK-YE) | 12 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | |
| 3 | CBP32 (GN-VT) | 18 | FUSE - 32 OR CIRCUIT BREAKER | |
| 4 | CPW13 (BN-YE) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER UP | |
| 5 | CPW12 (GN-OG) | 22 | SWITCH - POWER WINDOW DRIVER # FRONT PASSENGER DOWN | |
| 6 | CPW62 (BN-VT) | 22 | MOTOR - POWER WINDOW FRONT PASSENGER # QLS FEEDBACK (TEST) | |
| 7 | * | * | Not Used |

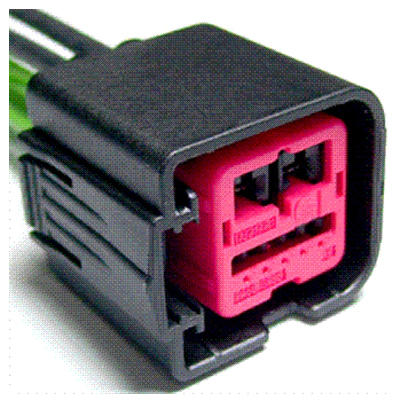

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1209 | Service Part Number: BU2Z-14S411-ASA Gauge: 12 18 Pin material: Tin & Silver Cavities: 7 Vehicle Uses
|
