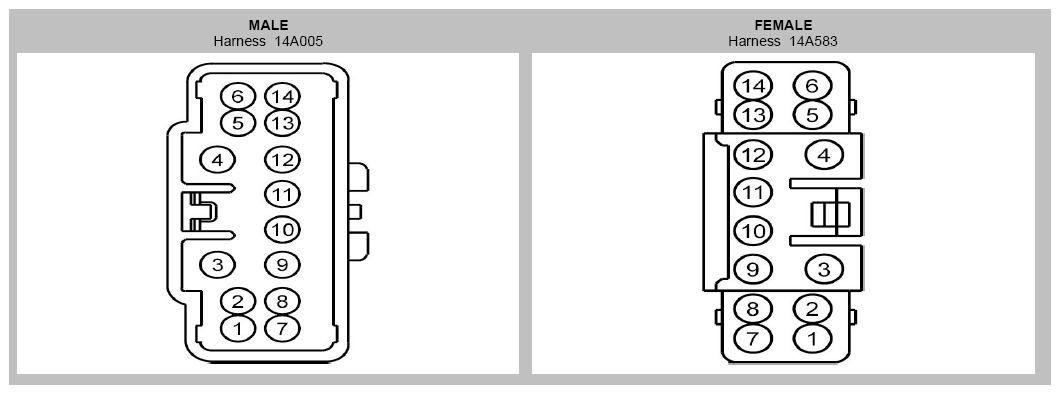

Inline Connector End View (C935)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | SBB64 (VT-RD) | 18 | |
| 2 | CBP34 (VT-BN) | 20 | 14A005 |
| 2 | CBP34 (VT-BN) | 22 | 14A583 |
| 3 | CRD06 (BN-YE) | 10 | |
| 4 | GD349 (BK-GY) | 10 | |
| 5 | CLS52 (BN) | 18 | |
| 6 | VDN03 (GY-VT) | 22 | |
| 7 | RMP19 (BN-VT) | 22 | |
| 8 | VMP19 (WH-GN) | 22 | |
| 9 | DMP19 (*) | 18 | late production |
| 9 | DMP19 (*) | 20 | early production |
| 10 | CPL74 (YE-BU) | 20 | police |
| 11 | CPR61 (BN) | 14 | |
| 12 | CPR62 (WH-BU) | 14 | |
| 13 | GD349 (BK-GY) | 18 | |
| 14 | CRW02 (GY-BU) | 18 |
