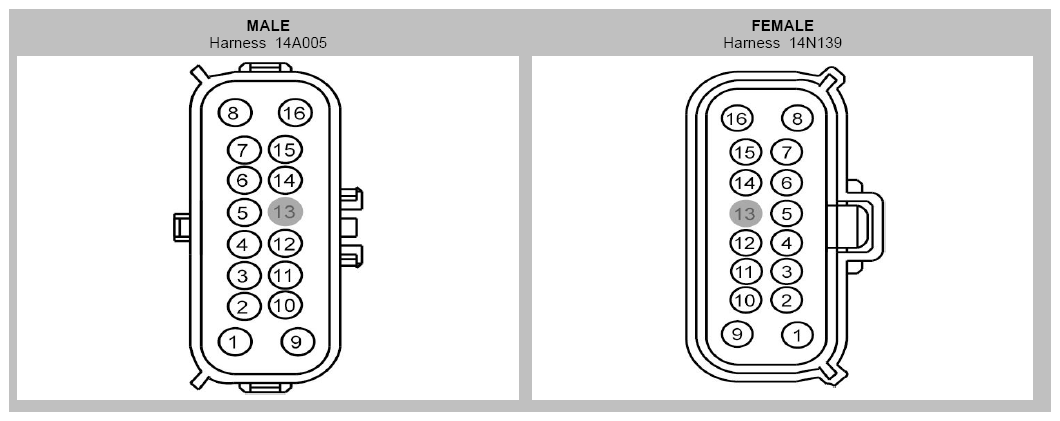

Inline Connector End View (C406)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CAT14 (OG) | 12 | |
| 2 | CAT06 (YE) | 18 | |
| 3 | CAT17 (BN) | 16 | |
| 4 | VMP14 (WH-OG) | 18 | 14N139 |
| 4 | VMP14 (WH-OG) | 22 | 14A005 |
| 5 | VMP17 (YE-OG) | 18 | 14N139 |
| 5 | VMP17 (YE-OG) | 22 | 14A005 |
| 6 | VMP15 (YE-GN) | 18 | 14N139 |
| 6 | VMP15 (YE-GN) | 22 | 14A005 |
| 7 | VPK07 (VT) | 22 | |
| 8 | LMP07 (BU-WH) | 22 | |
| 9 | CAT19 (BU) | 12 | |
| 10 | CAT16 (GY-BN) | 16 | 14N139 |
| 10 | CAT16 (GY-BN) | 18 | 14A005 |
| 11 | CAT09 (GN) | 18 | |
| 12 | VMP16 (YE-GY) | 18 | 14N139 |
| 12 | VMP16 (YE-GY) | 22 | 14A005 |
| 13 | * | * | |
| 14 | RMP07 (GN-WH) | 22 | |
| 15 | RPK07 (GN-OG) | 22 | |
| 16 | GD351 (BK-GN) | 12 | 14A005 |
| 16 | GD351 (BK-GN) | 12 | 14N139 - with trailer tow |
| 16 | GD351 (BK-GN) | 20 | 14N139 - without trailer tow |

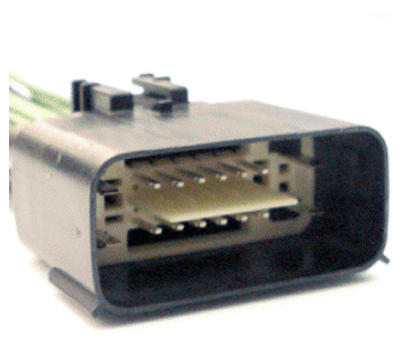

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-892 | Service Part Number: 7U2Z-14S411-KA Gauge: 12 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses:
|
