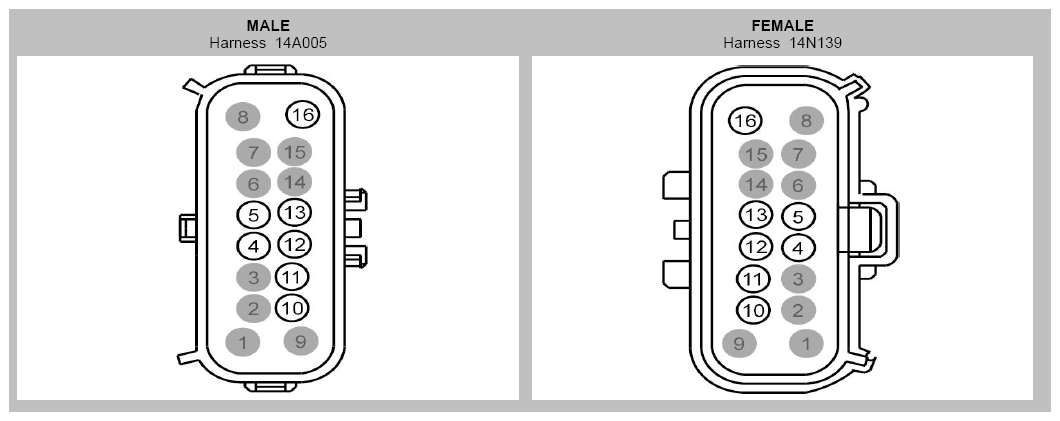

Inline Connector End View (C405)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | * | * | |
| 2 | * | * | 14N139 |
| 2 | RLS45 (VT) | 20 | 14A005 |
| 3 | * | * | 14N139 |
| 3 | CLS45 (BN-GN) | 20 | 14A005 |
| 4 | VDB06 (GY-OG) | 18 | 14A005 |
| 4 | VDB06 (GY-OG) | 22 | 14N139 |
| 5 | VDB06 (GY-OG) | 18 | 14A005 |
| 5 | VDB06 (GY-OG) | 22 | 14N139 |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | CRB04 (YE-GN) | 22 | |
| 11 | CBP34 (VT-BN) | 18 | 14A005 |
| 11 | CBP34 (VT-BN) | 20 | 14N139 |
| 12 | VDB07 (VT-OG) | 18 | 14A005 |
| 12 | VDB07 (VT-OG) | 22 | 14N139 |
| 13 | VDB07 (VT-OG) | 18 | 14A005 |
| 13 | VDB07 (VT-OG) | 22 | 14N139 |
| 14 | * | * | |
| 15 | * | * | |
| 16 | GD351 (BK-GN) | 20 |
