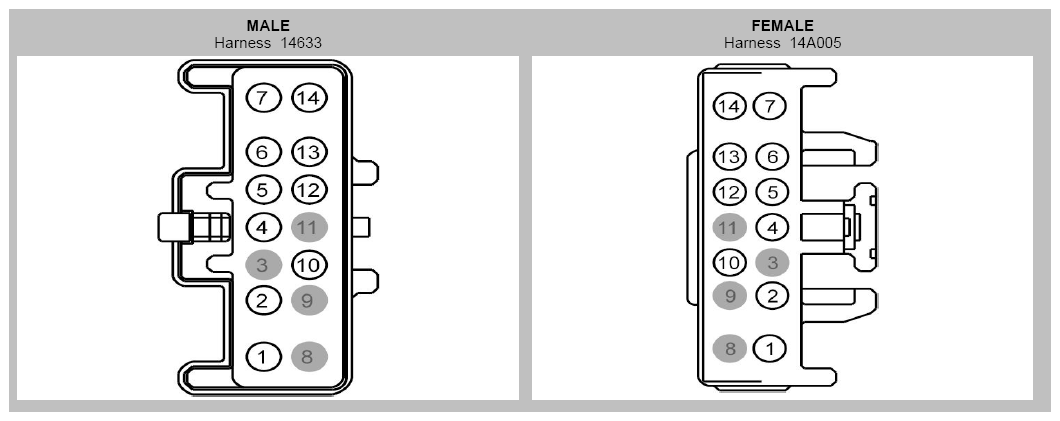

Inline Connector End View (C327)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBP01 (BU) | 12 | |
| 2 | CPW14 (VT-WH) | 22 | |
| 3 | * | * | |
| 4 | CPW15 (YE) | 22 | |
| 5 | CPL11 (GY-BN) | 16 | 14A005 |
| 5 | CPL11 (GY-BN) | 18 | 14633 |
| 6 | VME09 (WH-GN) | 18 | |
| 7 | CPL36 (GN) | 18 | 14633 - late production |
| 7 | CPL36 (GN) | 22 | 14A005 |
| 7 | CPL36 (GN) | 22 | 14633 - early production |
| 8 | * | * | |
| 9 | * | * | |
| 10 | CPW16 (BU-OG) | 22 | |
| 11 | * | * | |
| 12 | CPL52 (VT-GY) | 16 | 14A005 |
| 12 | CPL52 (VT-GY) | 18 | 14633 |
| 13 | RME09 (BN-YE) | 18 | |
| 14 | GD233 (BK) | 12 |
