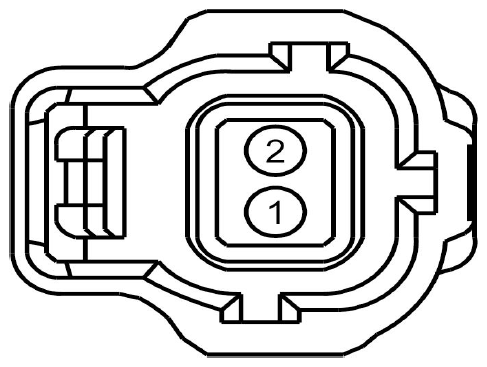

Evaporative Emission (EVAP) Canister Vent Valve Connector End View (C377)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBB86 (BN-RD) | 20 | FUSE - 86 OR CIRCUIT BREAKER | |
| 2 | CE114 (GN-VT) | 20 | CTRL MOD. - POWERTRAIN # EVAPORATIVE EMISSION (EVAP) CANISTER VENT VALVE (CANV) |

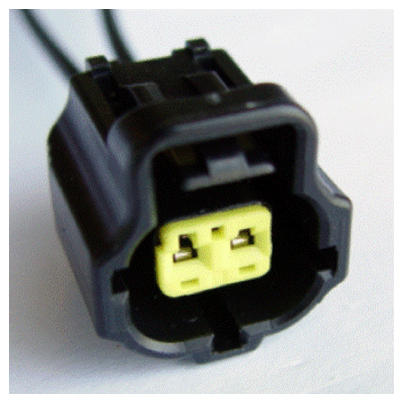

| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-322 | Service Part Number: 3U2Z-14S411-JZA Gauge: 14 Pin material: Tin Cavities: 2 Vehicle Uses
|
