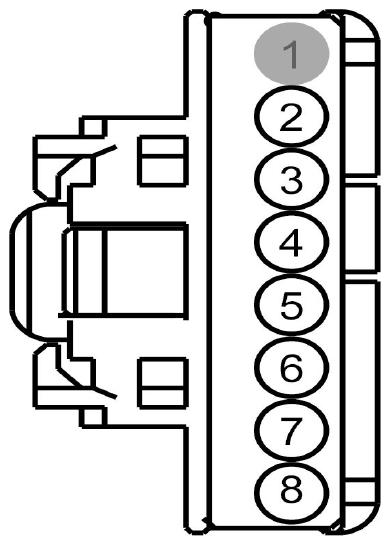

Door Lock Control Switch, Driver Side Connector End View (C541)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | CBP32 (GN-VT) | 18 | FUSE - 32 OR CIRCUIT BREAKER | |
| 3 | CPS14 (GY-VT) | 22 | SWITCH - MEMORY P3 | |
| 4 | CPS16 (YE) | 22 | SWITCH - MEMORY P2 | |
| 5 | CPS15 (VT-WH) | 22 | SWITCH - MEMORY P1 | |
| 6 | GD233 (BK) | 18 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 7 | CPK19 (BU-GN) | 22 | SWITCH - LOCK DRIVER | |
| 8 | CPK23 (YE-VT) | 22 | SWITCH - HANDLE UNLOCK DRIVER |
| Available Pigtail Kits | |
|---|---|

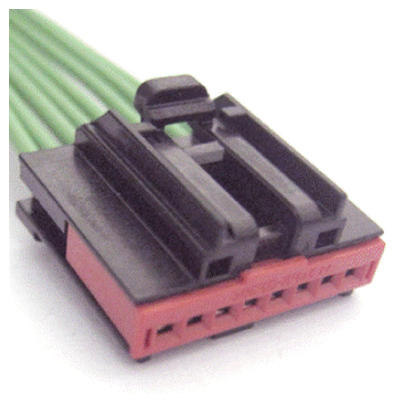

| Pigtail Kit Part Number WPT-1219 | Service Part Number: 3U2Z-14S411-DAAC Gauge: 18 Pin material: Silver Cavities: 8 Vehicle Uses
|

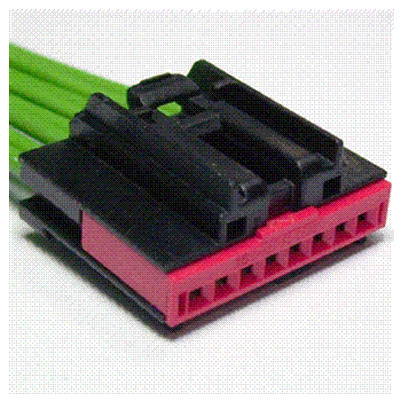

| Pigtail Kit Part Number WPT-941 | Service Part Number: 3U2Z-14S411-DAAB Gauge: 18 Pin material: Tin Cavities: 8 Vehicle Uses
|
