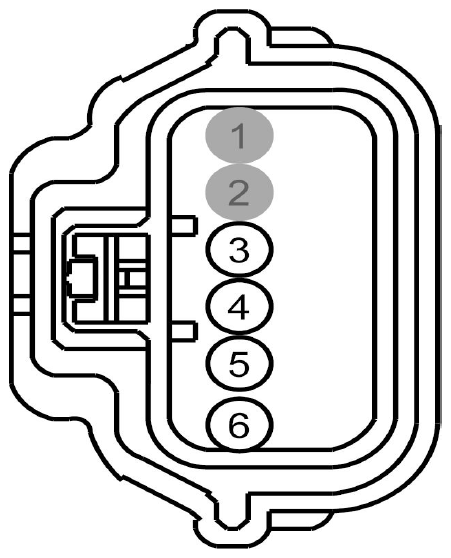

Door Latch, Left Rear Connector End View (C705)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | CPL52 (VT-GY) | 18 | CTRL MOD. - DOOR LOCK - PASSENGER DOORS UNLOCK (ALL EXCLUDING DRIVER) | |
| 4 | CPL11 (GY-BN) | 18 | CTRL MOD. - DOOR LOCK # ALL LOCK | |
| 5 | CPL36 (GN) | 22 | SWITCH - LATCH REAR DRIVER SIDE # AJAR | early production |
| 5 | CPL36 (GN) | 18 | SWITCH - LATCH REAR DRIVER SIDE # AJAR | late production |
| 6 | GD233 (BK) | 18 | GROUND - COWL SIDE/PILLAR A LEFT | late production |
| 6 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | early production |
| Available Pigtail Kits | |
|---|---|

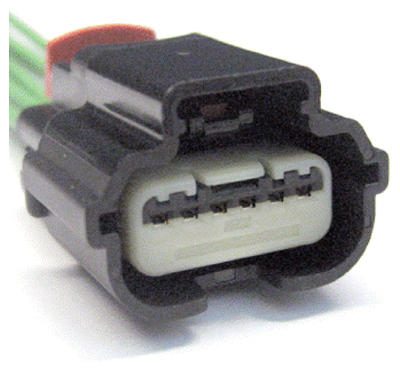

| Pigtail Kit Part Number WPT-1338 | Service Part Number: 9U2Z-14S411-BB Gauge: 20 Pin material: Silver Cavities: 6 Vehicle Uses
|
| Pigtail Kit Part Number WPT-929 | Service Part Number: 9U2Z-14S411-BA Gauge: 18 Pin material: Silver Cavities: 6 Vehicle Uses
|
