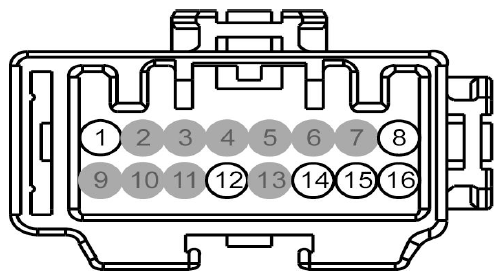

Auto-Dimming Interior Mirror Connector End View (C911)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CBP38 (GY-BU) | 20 | FUSE - 38 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | GD233 (BK) | 22 | GROUND - COWL SIDE/PILLAR A LEFT | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | CRB08 (BU-GY) | 20 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW + | |
| 13 | * | * | Not Used | |
| 14 | VDB04 (WH-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 15 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 16 | RRB08 (BN-VT) | 20 | CTRL MOD. - LANE DEPARTURE WARNING # HEATER FRONT WINDOW - |
