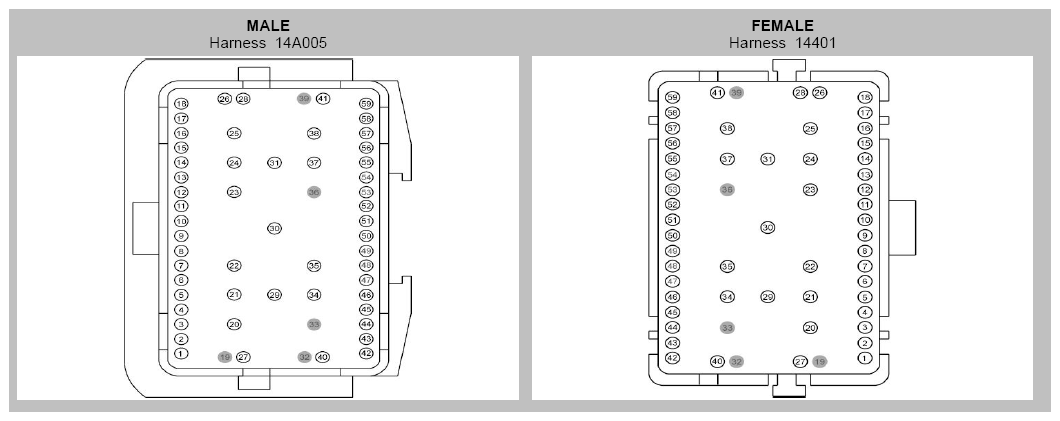

Inline Connector End View (C211)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | LH111 (BN-RD) | 20 | 14A005 |
| 1 | LH111 (BN-WH) | 22 | 14401 |
| 2 | CPK28 (WH-GN) | 22 | |
| 3 | VDB06 (GY-OG) | 22 | |
| 4 | VDB07 (VT-OG) | 22 | |
| 5 | VPK39 (GN) | 26 | 14A005 |
| 5 | VPK39 (GN-VT) | 22 | 14401 |
| 6 | RPK39 (VT) | 26 | 14A005 |
| 6 | RPK39 (VT-OG) | 22 | 14401 |
| 7 | RH111 (GY-BU) | 20 | 14A005 - with heated seats |
| 7 | RH111 (GY-BU) | 22 | 14401 |
| 7 | RH111 (GY-OG) | 20 | 14A005 - all others |
| 8 | CPR63 (GY-YE) | 22 | |
| 9 | VMP19 (WH-GN) | 22 | |
| 10 | RMP19 (BN-VT) | 22 | |
| 11 | DMP19 (*) | 18 | 14A005 - late production |
| 11 | DMP19 (*) | 20 | 14401 |
| 11 | DMP19 (*) | 20 | 14A005 - early production |
| 12 | CH243 (GY-BU) | 20 | 14A005 |
| 12 | CH243 (GY-BU) | 22 | 14401 |
| 13 | VHA09 (VT-BN) | 22 | 14401 |
| 13 | VHA09 (VT-GN) | 20 | 14A005 |
| 14 | CH244 (GY) | 20 | 14A005 |
| 14 | CH244 (GY) | 22 | 14401 |
| 15 | CH245 (BU-BN) | 20 | 14A005 |
| 15 | CH245 (BU-BN) | 22 | 14401 |
| 16 | CPL45 (BN) | 22 | |
| 17 | VLN48 (YE) | 26 | 14A005 |
| 17 | VLN48 (YE-OG) | 22 | 14401 |
| 18 | VLN49 (GN) | 26 | 14A005 |
| 18 | VLN49 (YE-GN) | 22 | 14401 |
| 19 | * | * | |
| 20 | VME07 (WH) | 18 | |
| 21 | RME07 (WH-BN) | 18 | |
| 22 | VPK01 (BN-YE) | 22 | |
| 23 | RPK01 (WH-GN) | 22 | |
| 24 | CPL51 (BU-GN) | 18 | |
| 25 | VLN33 (GY-VT) | 18 | |
| 26 | RPK08 (BN-VT) | 18 | 14A005 |
| 26 | RPK08 (BN-VT) | 22 | 14401 |
| 27 | CBP32 (GN-VT) | 18 | 14401 |
| 27 | CBP32 (GN-VT) | 18 | 14A005 - police |
| 28 | VPK08 (WH-OG) | 18 | 14A005 |
| 28 | VPK08 (WH-OG) | 22 | 14401 |
| 29 | SBP02 (YE-RD) | 18 | 14401 |
| 29 | SBP02 (YE-RD) | 18 | 14A005 - police |
| 30 | SBP19 (BU-RD) | 16 | 14401 |
| 30 | SBP19 (BU-RD) | 16 | 14A005 - police |
| 31 | SBP05 (GY-RD) | 16 | 14401 |
| 31 | SBP05 (GY-RD) | 16 | 14A005 - police |
| 32 | * | * | |
| 33 | * | * | |
| 34 | VME09 (WH-GN) | 18 | |
| 35 | RME09 (BN-YE) | 18 | |
| 36 | * | * | |
| 37 | VMM23 (BN-VT) | 22 | |
| 38 | DMM23 (*) | 18 | 14A005 - late production |
| 38 | DMM23 (*) | 20 | 14401 |
| 38 | DMM23 (*) | 20 | 14A005 - early production |
| 39 | * | * | |
| 40 | CPL84 (GN-BN) | 20 | 14A005 |
| 40 | CPL84 (GN-BN) | 22 | 14401 |
| 41 | CPL26 (GN-VT) | 22 | |
| 42 | GD233 (BK) | 18 | |
| 43 | RMP09 (BU-GN) | 20 | |
| 44 | CMP09 (BN-BU) | 20 | |
| 45 | CBP38 (GY-BU) | 20 | |
| 46 | CH242 (VT-BN) | 20 | 14A005 |
| 46 | CH242 (VT-BN) | 22 | 14401 |
| 47 | * | * | |
| 48 | * | * | |
| 49 | * | * | |
| 50 | VLN50 (BU) | 26 | 14A005 |
| 50 | VLN50 (YE-BU) | 22 | 14401 |
| 51 | CLN09 (YE-GN) | 20 | |
| 52 | CLN09 (VT) | 22 | 14401 |
| 52 | CLN25 (VT) | 22 | 14A005 |
| 53 | * | * | |
| 54 | * | * | |
| 55 | CPK29 (GY) | 26 | 14A005 |
| 55 | CPK29 (GY-BU) | 22 | 14401 |
| 56 | CPK30 (VT) | 26 | 14A005 |
| 56 | CPK30 (VT-GN) | 22 | 14401 |
| 57 | CPK31 (YE) | 26 | 14A005 |
| 57 | CPK31 (YE-GN) | 22 | 14401 |
| 58 | VHA18 (YE-GN) | 20 | 14A005 |
| 58 | VHA18 (YE-GN) | 22 | 14401 |
| 59 | CHA05 (BN-WH) | 20 | 14A005 |
| 59 | CHA05 (BN-WH) | 22 | 14401 |
