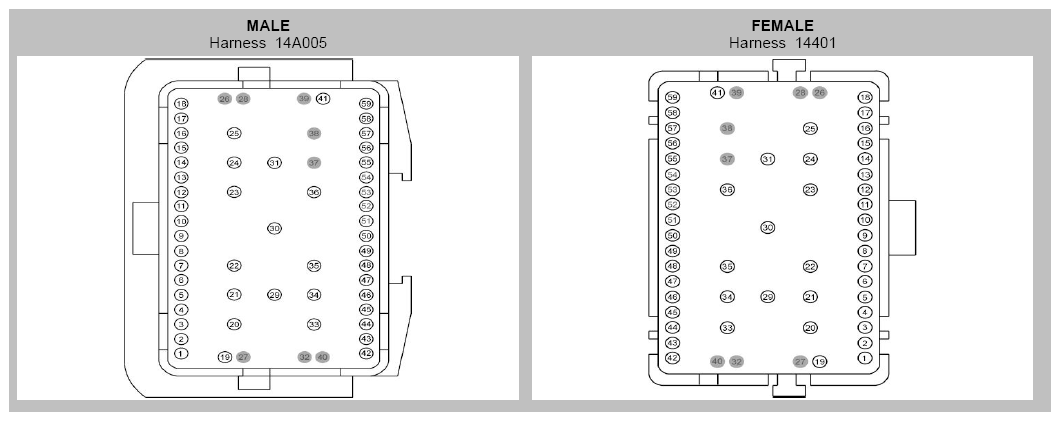

Inline Connector End View (C210)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | DME80 (*) | 18 | 14A005 - late production |
| 1 | DME80 (*) | 20 | 14401 |
| 1 | DME80 (*) | 20 | 14A005 - early production |
| 2 | VME80 (VT-GN) | 22 | |
| 3 | RME80 (BU-GY) | 22 | |
| 4 | VPK02 (VT) | 26 | 14A005 |
| 4 | VPK02 (VT-WH) | 22 | 14401 |
| 5 | RPK02 (GY) | 26 | 14A005 |
| 5 | RPK02 (GY-YE) | 22 | 14401 |
| 6 | VDB07 (VT-OG) | 18 | 14A005 - BLIS |
| 6 | VDB07 (VT-OG) | 22 | 14401 |
| 6 | VDB07 (VT-OG) | 22 | 14A005 - w/o BLIS |
| 7 | VDB06 (GY-OG) | 18 | 14A005 - BLIS |
| 7 | VDB06 (GY-OG) | 22 | 14401 |
| 7 | VDB06 (GY-OG) | 22 | 14A005 - w/o BLIS |
| 8 | VDB05 (WH) | 22 | |
| 9 | VDB04 (WH-BU) | 22 | |
| 10 | VDB13 (BU-GY) | 22 | |
| 11 | VDB14 (VT-GY) | 22 | |
| 12 | VME12 (BN-WH) | 18 | |
| 13 | RME12 (BN-BU) | 18 | |
| 14 | VME10 (WH-VT) | 18 | |
| 15 | RME10 (WH-OG) | 18 | |
| 16 | VPK07 (VT) | 22 | |
| 17 | RPK07 (GN-OG) | 22 | |
| 18 | VME43 (BU) | 22 | |
| 19 | SME23 (VT-RD) | 22 | |
| 20 | CPL11 (GY-BN) | 16 | 14A005 |
| 20 | CPL11 (GY-BN) | 18 | 14401 |
| 21 | CPL52 (VT-GY) | 18 | |
| 22 | VLN48 (YE-OG) | 22 | |
| 23 | VLN49 (YE-GN) | 22 | |
| 24 | VLN50 (YE-BU) | 22 | |
| 25 | CAT19 (BU) | 12 | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | CHS02 (YE-BU) | 14 | 14A005 |
| 29 | CHS02 (YE-BU) | 16 | 14401 |
| 30 | CHS07 (GY-BU) | 14 | 14A005 |
| 30 | CHS07 (GY-BU) | 16 | 14401 |
| 31 | SBB28 (GN-RD) | 12 | |
| 32 | * | * | |
| 33 | VHS26 (VT) | 20 | 14A005 |
| 33 | VHS26 (VT) | 22 | 14401 |
| 34 | VHS27 (WH-OG) | 20 | 14A005 |
| 34 | VHS27 (WH-OG) | 22 | 14401 |
| 35 | VME06 (GN) | 18 | |
| 36 | RME06 (GY-YE) | 18 | |
| 37 | * | * | |
| 38 | * | * | |
| 39 | * | * | |
| 40 | * | * | |
| 41 | RMC32 (GN-BU) | 22 | 14401 |
| 41 | RMC32 (GN-WH) | 20 | 14A005 |
| 42 | VPK40 (WH) | 26 | 14A005 |
| 42 | VPK40 (WH-OG) | 22 | 14401 |
| 43 | RPK39 (VT) | 26 | 14A005 |
| 43 | RPK39 (VT-OG) | 22 | 14401 |
| 44 | VDN01 (BU-WH) | 22 | |
| 45 | CMP18 (GN-BN) | 22 | |
| 46 | VDB13 (BU-GY) | 22 | |
| 47 | VDB14 (VT-GY) | 22 | |
| 48 | VMC23 (GN-OG) | 20 | 14A005 |
| 48 | VMC23 (GN-OG) | 22 | 14401 |
| 49 | VMC11 (YE-GN) | 20 | 14A005 |
| 49 | VMC11 (YE-VT) | 22 | 14401 |
| 50 | RMC33 (WH-VT) | 20 | 14A005 |
| 50 | RMC33 (WH-VT) | 22 | 14401 |
| 51 | * | * | |
| 52 | * | * | |
| 53 | * | * | |
| 54 | * | * | |
| 55 | VME18 (VT) | 22 | 14401 |
| 55 | VME18 (VT) | 22 | 14A005 - Sony |
| 56 | RME18 (YE) | 22 | 14401 |
| 56 | RME18 (YE) | 22 | 14A005 - Sony |
| 57 | VME17 (GN) | 22 | |
| 58 | RME17 (GY) | 22 | |
| 59 | DME17 (*) | 18 | 14A005 - late production |
| 59 | DME17 (*) | 20 | 14401 |
| 59 | DME17 (*) | 20 | 14A005 - early production |
