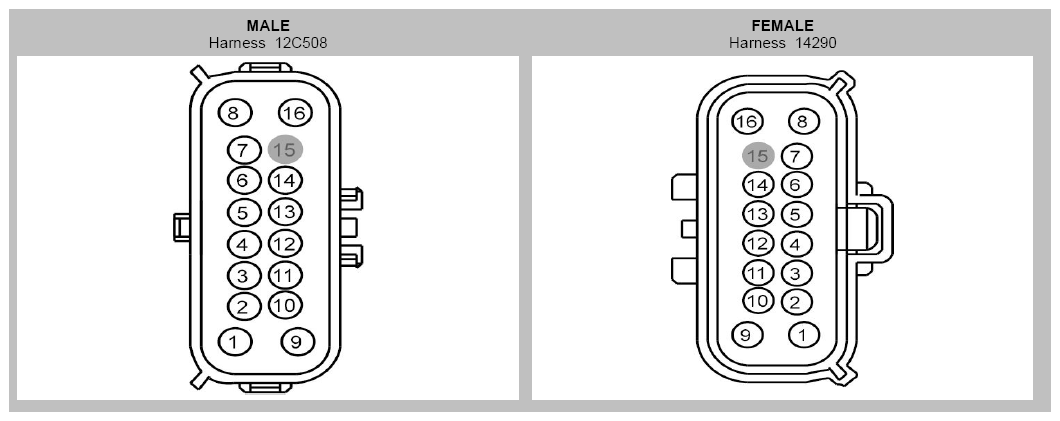

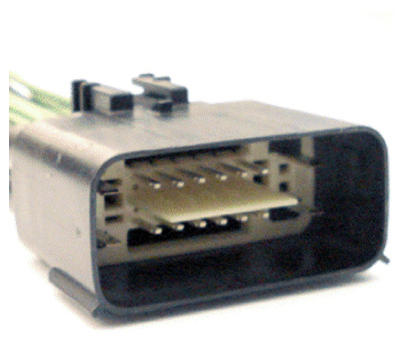

Inline Connector End View (C140)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | CBK04 (VT) | 14 | 12C508 |
| 1 | CBK04 (VT) | 18 | 14290 - 3.5L/3.7L TIVCT |
| 1 | CBK04 (VT) | 18 | 14290 - GTDI |
| 2 | CBK03 (GY) | 18 | 12C508 - 2.0L/3.5L GTDI |
| 2 | CBK03 (GY) | 18 | 14290 - 3.5L GTDI |
| 2 | CBK03 (GY) | 20 | 14290 - 2.0L GTDI |
| 3 | VE740 (VT-GY) | 18 | 12C508 - 2.0L GTDI |
| 3 | VE740 (VT-GY) | 20 | 14290 - 2.0L GTDI |
| 4 | CE113 (WH-BN) | 18 | 12C508 - 3.5L GTDI |
| 4 | CE113 (WH-BN) | 20 | 14290 - 3.5L GTDI |
| 4 | CEC02 (GN-BU) | 20 | 12C508 - 2.0L GTDI |
| 4 | CEC08 (GN-WH) | 20 | 14290 - 2.0L GTDI |
| 4 | CET34 (BN-GN) | 18 | 12C508 - 3.5L TIVCT |
| 4 | CET34 (BN-GN) | 20 | 14290 - 3.5L/3.7L TIVCT |
| 5 | VE804 (GN-BN) | 18 | 12C508 - 2.0L GTDI |
| 5 | VE805 (GY-OG) | 18 | 14290 - 2.0L GTDI |
| 6 | VE803 (BU-GN) | 18 | 12C508 - 2.0L GTDI |
| 6 | VE804 (GN-BN) | 18 | 14290 - 2.0L GTDI |
| 7 | RE320 (BU) | 18 | 12C508 - 2.0L GTDI |
| 7 | RE320 (BU) | 20 | 14290 - 2.0L GTDI |
| 7 | VE740 (VT-GY) | 18 | 12C508 - 3.5L/3.7L TIVCT |
| 8 | LE423 (GN-VT) | 20 | 12C508 - 3.5L GTDI |
| 8 | LE424 (YE-GN) | 20 | 14290 - 3.5L GTDI |
| 8 | VE922 (VT-GN) | 18 | 12C508 - 2.0L GTDI |
| 8 | VE922 (VT-GN) | 20 | 14290 - 2.0L GTDI |
| 9 | CBK01 (BU) | 18 | 12C508 - 3.5L/3.7L TIVCT |
| 9 | CE608 (VT-GN) | 18 | 14290 - 3.5L/3.7L TIVCT, 3.5L GTDI |
| 10 | GD109 (BK-YE) | 16 | 12C508 - 3.5L/3.7L TIVCT |
| 10 | GD113 (BK-YE) | 14 | 14290 - 3.5L/3.7L TIVCT |
| 10 | VE804 (GN-BN) | 18 | 12C508 - 3.5L GTDI |
| 10 | VE804 (GN-BN) | 20 | 14290 - 3.5L GTDI |
| 11 | VE462 (WH) | 20 | 12C508 - 2.0L GTDI |
| 11 | VE462 (WH-BN) | 18 | 14290 - 2.0L GTDI |
| 11 | VE740 (VT-GY) | 18 | 12C508 - 3.5L GTDI |
| 11 | VE751 (BN-VT) | 20 | 14290 - 3.5L GTDI |
| 12 | CDC10 (BU-OG) | 20 | 2.0L GTDI |
| 12 | RE405 (GN-WH) | 18 | 12C508 - 3.5L GTDI |
| 12 | RE407 (YE-VT) | 20 | 14290 - 3.5L GTDI |
| 13 | VE727 (BU-BN) | 18 | 12C508 - 2.0L GTDI |
| 13 | VE830 (GN-WH) | 20 | 14290 - 2.0L GTDI |
| 14 | CEC01 (WH-BU) | 20 | 12C508 - 2.0L GTDI |
| 14 | CEC07 (BN) | 20 | 14290 - 2.0L GTDI |
| 14 | VET27 (BN-YE) | 18 | 12C508 - 3.5L/3.7L TIVCT |
| 14 | VET27 (BN-YE) | 20 | 14290 - TIVCT |
| 15 | * | * | 14290 |
| 15 | VDN08 (VT-BN) | 20 | 12C508 - 2.0L GTDI |
| 16 | CBK02 (GN) | 16 | 14290 |
| 16 | CBK02 (GN) | 18 | 12C508 |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-892 | Service Part Number: 7U2Z-14S411-KA Gauge: 12 16 Pin material: Tin & Silver Cavities: 16 Vehicle Uses:
|
