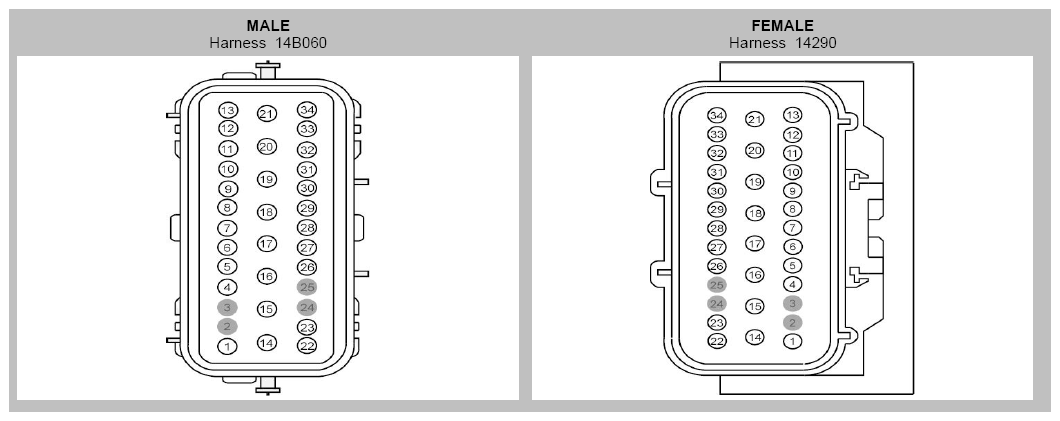

Inline Connector End View (C139)
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
| Pin | Circuit | Gauge | Qualifier |
|---|---|---|---|
| 1 | VE462 (WH-BN) | 18 | 2.0L GTDI |
| 1 | VE462 (WH-BN) | 20 | 3.5L GTDI |
| 2 | * | * | |
| 3 | * | * | 14B06 |
| 3 | CBB92 (GN-WH) | 20 | 14290 |
| 4 | CBK02 (GN) | 18 | |
| 5 | CBB89 (VT-GY) | 20 | |
| 6 | CBK03 (GY) | 18 | 14290 |
| 6 | CBK03 (GY) | 18 | 14B060 - 2.0L GTDI |
| 6 | CBK03 (GY) | 20 | 14B060 - 3.5L GTDI |
| 7 | VET27 (BN-YE) | 18 | 14290 - 3.5L GTDI |
| 7 | VET27 (BN-YE) | 20 | 14B060 |
| 7 | VET27 (BN-YE) | 20 | 14290 - TIVCT |
| 8 | CBB90 (YE-OG) | 16 | 14290 |
| 8 | CBB90 (YE-OG) | 18 | 14B060 |
| 9 | VDC61 (VT-GN) | 20 | |
| 10 | LE424 (YE-GN) | 20 | |
| 11 | RE407 (YE-VT) | 20 | |
| 12 | CDC10 (BU-OG) | 20 | |
| 13 | CDC15 (VT) | 20 | |
| 14 | GD120 (BK) | 14 | 14B060 - TIVCT |
| 14 | GD120 (BK-GN) | 14 | 14B060 - 2.0L GTDI, 3.5L GTDI |
| 14 | GD120 (BK-GN) | 16 | 14290 |
| 15 | RE407 (YE-VT) | 16 | |
| 16 | CDC25 (BN-GN) | 12 | |
| 17 | CH401 (VT-WH) | 16 | |
| 18 | SBB58 (YE-RD) | 16 | |
| 19 | VDB04 (WH-BU) | 16 | |
| 20 | VDB05 (WH) | 16 | |
| 21 | GD120 (BK-GN) | 16 | |
| 22 | VDB04 (WH-BU) | 20 | |
| 23 | VDB05 (WH) | 20 | |
| 24 | * | * | 14B060 |
| 24 | VDB04 (WH-BU) | 20 | 14290 |
| 25 | * | * | 14B060 |
| 25 | VDB05 (WH) | 20 | 14290 |
| 26 | SDC57 (BU-OG) | 20 | |
| 27 | LDC59 (BU-WH) | 20 | |
| 28 | RDC59 (GY-BN) | 20 | |
| 29 | CE233 (WH-OG) | 18 | 14B060 |
| 29 | CE233 (WH-OG) | 18 | 14290 - 3.5L GTDI |
| 29 | CE233 (WH-OG) | 20 | 14290 - 2.0L GTDI |
| 30 | VE731 (YE-GN) | 18 | 14B060 |
| 30 | VE731 (YE-GN) | 18 | 14290 - 3.5L GTDI |
| 30 | VE731 (YE-GN) | 20 | 14290 - 2.0L GTDI |
| 31 | CE234 (BU-WH) | 18 | 3.5L GTDI |
| 31 | SBB56 (VT-RD) | 16 | 2.0L GTDI |
| 32 | CET40 (GN-OG) | 20 | 2.0L GTDI |
| 32 | VE733 (WH) | 18 | 3.5L GTDI |
| 33 | RE242 (GN) | 18 | 3.5L GTDI |
| 33 | RE407 (YE-VT) | 18 | 14B060 - 2.0L GTDI |
| 33 | RE407 (YE-VT) | 20 | 14290 - 2.0L GTDI |
| 34 | CET34 (BN-GN) | 20 | 2.0L GTDI |
| 34 | RE249 (GN) | 18 | 14B060 - 3.5L GTDI |
| 34 | RE249 (WH-GN) | 18 | 14290 - 3.5L GTDI |
