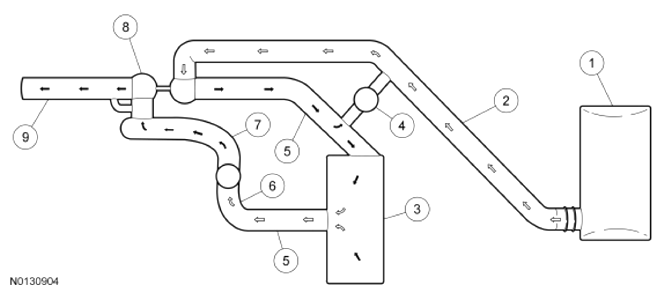

System Diagram
WARNING: This page is about a different car, the 2013 Ford Explorer. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of FORD MOTOR CO.
| Item |
Part Number |
Description |
| 1 |
9A600 |
ACL |
| 2 |
9F805 |
ACL
outlet pipe |
| 3 |
9L440 |
CAC |
| 4 |
9K378 |
Turbocharger bypass valve |
| 5 |
6C646 |
CAC
tube |
| 6 |
9424 |
Intake manifold |
| 7 |
6C032 |
Cylinder head |
| 8 |
6K682 |
Turbocharger |
| 9 |
5E211 |
Catalytic converter |
